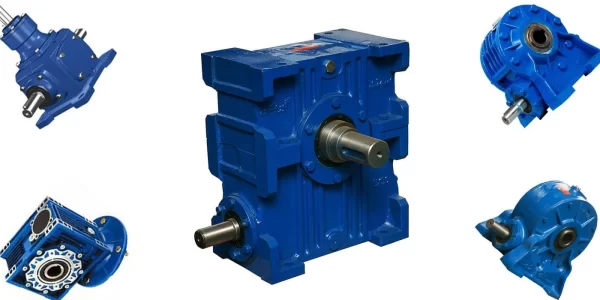

گیربکس حلزونی، قهرمان گشتاور و دقت در صنعت مدرن
در دنیای پویای صنعت، جایی که هر حرکت دقیق و هر چرخش قدرتمند به بهرهوری ترجمه میشود، یک چالش مهندسی بنیادین همواره وجود دارد: تبدیل سرعت بالای الکتروموتورها به گشتاور قابل استفاده و کنترلشده. چگونه میتوان این نیروی عظیم را در فضایی محدود، با زاویه 90 درجه و با حداقل صدا و ارتعاش منتقل کرد؟ پاسخ مهندسی به این پرسش، در یک قطعه شگفتانگیز نهفته است: گیربکس حلزونی. این تجهیز که با نامهای گیربکس کتابی یا گیربکس 90 درجه نیز شناخته میشود، به لطف طراحی هوشمندانه، ابعاد فشرده و توانایی ایجاد نسبتهای تبدیل بالا، به یکی از ستونهای اصلی سیستمهای انتقال قدرت در صنایع مختلف تبدیل شده است.
از خطوط بستهبندی صنایع غذایی تا بالابرهای ساختمانی و نوار نقالههای معادن، ردپای این قهرمان بیصدا را میتوان دید. اما تفاوت میان یک سیستم صنعتی روان و کارآمد با یک خط تولید پر از توقف و هزینههای غیرمنتظره، در گرو انتخاب، محاسبه، نصب و نگهداری صحیح این قطعه کلیدی است. ما در کالای صنعتی محمودی (RMG Sanat)، با تکیه بر دههها تجربه فنی، این راهنمای جامع را تدوین کردهایم تا شما را از سطح مفاهیم اولیه تا پیچیدهترین محاسبات فنی همراهی کنیم و به شما نشان دهیم چگونه با یک انتخاب هوشمندانه، بهرهوری و طول عمر تجهیزات خود را به حداکثر برسانید.
کالبدشکافی گیربکس حلزونی؛ آشنایی با اجزا و مکانیزم عملکرد
برای درک عمیق این تجهیز، ابتدا باید به قلب آن نفوذ کنیم. در سادهترین تعریف، موتور گیربکس حلزونی یک سیستم مکانیکی است که از درگیری یک پیچ ماردون (Worm) با یک چرخدنده حلزونی (Worm Wheel) تشکیل شده است. این مکانیزم دو هدف اصلی را محقق میکند: کاهش دور ورودی از الکتروموتور و افزایش چند برابری گشتاور در خروجی. ویژگی منحصربهفرد این گیربکس، انتقال نیرو با زاویه ۹۰ درجه است که آن را برای نصب در فضاهای محدود و ماشینآلاتی که طراحی خاصی دارند، ایدهآل میسازد.
عملکرد این سیستم بر خلاف گیربکسهای هلیکال که دندهها روی هم میغلتند، بر پایه اصطکاک لغزشی استوار است. رزوههای سختکاری شده ماردون بر روی دندانههای نرمتر چرخ حلزون میلغزند. این تماس لغزشی، دلیل اصلی عملکرد فوقالعاده نرم، روان و کمصدای این گیربکسهاست. البته همین ویژگی باعث تولید حرارت بیشتر و راندمان پایینتر (معمولاً بین ۵۰٪ تا ۸۵٪) نسبت به گیربکسهای دنده غلتشی میشود.
اجزای اصلی یک گیربکس حلزونی:
- ماردون (Worm Screw): قلب فولادی گیربکس که مستقیماً به شفت موتور متصل است. این قطعه از فولاد آلیاژی مقاوم (مانند فولاد سمانته) ساخته شده و سطح آن برای کاهش اصطکاک و افزایش عمر، سختکاری، سنگزنی و پولیش میشود. کیفیت سطح ماردون، تأثیر مستقیم بر راندمان و صدای گیربکس دارد.
- چرخ حلزون (Worm Wheel): این چرخدنده معمولاً از آلیاژهای نرمتر مانند برنز یا فسفر-برنز ساخته میشود. این انتخاب هوشمندانه دو دلیل دارد: اول، کاهش اصطکاک با ماردون فولادی و دوم، عملکرد به عنوان یک قطعه فداشونده. در صورت وقوع اضافهبار شدید، این چرخدنده که تعویض آن سادهتر و ارزانتر است، آسیب میبیند و از تخریب ماردون گرانقیمت و کل سیستم جلوگیری میکند.
- پوسته (Housing): بدنه گیربکس که وظیفه حفاظت از قطعات، نگهداری روغن و دفع حرارت را بر عهده دارد. پوستهها عمدتاً از آلومینیوم دایکاست (برای سایزهای کوچک تا متوسط مانند تیپ NMRV به دلیل سبکی و انتقال حرارت عالی) یا چدن (برای سایزهای بزرگ و کاربردهای سنگین مانند تیپ VF/W به دلیل استحکام و مقاومت بالا در برابر ارتعاش) ساخته میشوند.
- بلبرینگها و آببندها (Bearings & Seals): بلبرینگهای باکیفیت بارهای شعاعی و محوری را تحمل میکنند و کاسه نمدها (آببندها) از نشت روغن و ورود آلودگی به داخل گیربکس جلوگیری کرده و نقشی حیاتی در سلامت طولانیمدت آن دارند.
انواع رایج گیربکس حلزونی در بازار ایران
گیربکسهای حلزونی بر اساس طراحی پوسته و نحوه نصب به دستههای مختلفی تقسیم میشوند که هرکدام برای کاربردهای خاصی بهینه شدهاند.
- گیربکس کتابی (تیپ NMRV): این مدل به دلیل شکل مکعبی و پوسته آلومینیومی، محبوبترین و پرکاربردترین نوع در بازار است. وزن سبک، قابلیت نصب در جهات مختلف (پایه، فلنج یا بازو) و راندمان مناسب، آن را برای ماشینآلات بستهبندی، کانوایرهای سبک، تجهیزات صنایع غذایی و دارویی ایدهآل کرده است.
- گیربکس حلزونی چدنی (سری VF و W): این مدلهای سنتیتر با پوسته چدنی، برای کاربردهای سنگین، محیطهای پر ارتعاش و گشتاورهای بسیار بالا طراحی شدهاند. استحکام فوقالعاده آنها را برای صنایع سیمان، فولاد و میکسرها مناسب میسازد.
- گیربکس ترکیبی (Double Worm): برای دستیابی به نسبتهای تبدیل بسیار بالا (تا بیش از 3000:1)، دو گیربکس حلزونی به صورت سری به یکدیگر متصل میشوند. این راهحل در کاربردهایی که نیاز به سرعت خروجی بسیار پایین و گشتاور بسیار زیاد دارند، استفاده میشود.
- گیربکس هالو شافت (Hollow Shaft): بسیاری از گیربکسهای مدرن به جای شفت خروجی، یک سوراخ توخالی دارند که شفت دستگاه مستقیماً از داخل آن عبور کرده و با یک خار محکم میشود. این طراحی هوشمندانه نیاز به کوپلینگ را حذف کرده، نصب را سادهتر، فشردهتر و ارزانتر میکند.
پدیده خودقفلی (Self-Locking)؛ مزیت ایمنی یا محدودیت طراحی؟
یکی از شاخصترین ویژگیهای گیربکس حلزونی، قابلیت خودقفلی است. این پدیده به این معناست که در نسبتهای تبدیل بالا، چرخ حلزون نمیتواند ماردون را به حرکت درآورد. به عبارت سادهتر، وقتی موتور متوقف میشود، بار متصل به خروجی گیربکس نمیتواند آن را در جهت معکوس بچرخاند.
این ویژگی یک مزیت ایمنی ذاتی در کاربردهایی مانند بالابرها، وینچها، آسانسورها و نوارهای نقاله شیبدار است، زیرا از بازگشت ناخواسته بار در هنگام قطع برق جلوگیری میکند و نیاز به ترمز مکانیکی مجزا را کاهش میدهد. اما توجه کنید: خودقفلی یک پدیده قطعی نیست و به عواملی چون نسبت تبدیل، زاویه پیشروی ماردون و ضریب اصطکاک (که با لرزش و کارکرد تغییر میکند) بستگی دارد. به طور کلی، گیربکسهای با نسبت تبدیل بالاتر از 40:1 تمایل بیشتری به خودقفلی دارند. نکته حیاتی: در کاربردهایی که ایمنی انسان در میان است، هرگز نباید تنها به این ویژگی اتکا کرد و استفاده از ترمزهای الکترومکانیکی الزامی است.
مقایسه فنی: گیربکس حلزونی در برابر گیربکس هلیکال (شفت مستقیم)
انتخاب میان گیربکس حلزونی و هلیکال یکی از تصمیمات رایج مهندسان است. جدول زیر به شما در درک تفاوتهای کلیدی کمک میکند:
| ویژگی | گیربکس حلزونی (Worm) | گیربکس هلیکال (Helical) |
|---|---|---|
| راندمان | متوسط (۵۰٪ – ۸۵٪) | بسیار بالا (۹۵٪ – ۹۸٪) |
| زاویه خروجی | ۹۰ درجه | مستقیم (در یک راستا) |
| صدا و ارتعاش | بسیار کم و نرم | کم، اما بیشتر از حلزونی |
| قابلیت خودقفلی | دارد (در نسبتهای بالا) | ندارد (نیاز به ترمز) |
| قیمت | اقتصادی و مقرونبهصرفه | بالاتر برای گشتاور مشابه |
| جذب شوک | عالی | خوب |
راهنمای گام به گام انتخاب گیربکس حلزونی (چکلیست مهندسی)
انتخاب صحیح گیربکس یک فرآیند مهندسی است که موفقیت پروژه شما را تضمین میکند. این ۵ گام را دنبال کنید تا بهترین تصمیم را بگیرید.
گام ۱: تعیین پارامترهای اصلی (گشتاور و سرعت)
- گشتاور خروجی مورد نیاز (Required Torque – Nm): این مهمترین پارامتر است. گشتاور لازم برای به حرکت درآوردن بار را محاسبه کنید. این مقدار، نیروی چرخشی مورد نیاز سیستم شماست.
- سرعت خروجی مطلوب (Output Speed – RPM): سرعت چرخش شفت خروجی باید چند دور بر دقیقه باشد؟
- نسبت تبدیل (Ratio): با داشتن سرعت ورودی موتور (مثلاً 1400 RPM برای یک موتور ۴ پل) و سرعت خروجی مطلوب، نسبت تبدیل به سادگی محاسبه میشود: نسبت تبدیل = دور ورودی / دور خروجی.
گام ۲: محاسبه ضریب کار (Service Factor – SF)
هیچ کاربردی ایدهآل نیست. ضریب کار یک عدد اطمینان است که شرایط سخت کاری مانند نوع بار، ساعات کار روزانه و تعداد استارت/استپ در ساعت را در محاسبات لحاظ میکند. این ضریب (که معمولاً بین 1.0 تا 2.5 است) از جداول کاتالوگ سازنده استخراج میشود. سپس گشتاور مورد نیاز را در این ضریب ضرب میکنیم:
گشتاور طراحی = گشتاور مورد نیاز × ضریب کار (SF)
شما باید گیربکسی را انتخاب کنید که گشتاور نامی آن (Nominal Torque) از گشتاور طراحی شما بیشتر باشد.
گام ۳: انتخاب تیپ و سایز گیربکس
با داشتن گشتاور طراحی و نسبت تبدیل، به کاتالوگ محصول مراجعه کرده و مدلی را انتخاب کنید که این دو پارامتر را پوشش دهد. در این مرحله، ابعاد فیزیکی، قطر شفت ورودی و خروجی، و نوع نصب (پایهدار، فلنجی) را نیز بررسی کنید تا با طراحی ماشین شما مطابقت داشته باشد.
گام ۴: انتخاب الکتروموتور مناسب
گیربکس و موتور یک زوج جدانشدنی هستند. توان موتور (KW یا HP)، سرعت نامی (RPM) و ابعاد فلنج اتصال (B5 یا B14) باید با ورودی گیربکس شما کاملاً سازگار باشد. انتخاب موتور با توان نامناسب میتواند به گیربکس آسیب جدی وارد کند.
گام ۵: بررسی تجهیزات جانبی
آیا به کنترل دقیق سرعت نیاز دارید؟ آیا راهاندازی نرم برای شما مهم است؟ استفاده از یک اینورتر (درایو کنترل دور) در کنار مجموعه موتور گیربکس، یک راهحل مدرن و بسیار کارآمد است که نه تنها مصرف انرژی را کاهش میدهد، بلکه با کنترل شتاب و جریان راهاندازی، عمر مکانیکی کل سیستم را به شکل چشمگیری افزایش میدهد.
فصل ۶: اصول طلایی نصب، راهاندازی و نگهداری
بهترین گیربکس دنیا نیز در صورت نصب نادرست و عدم نگهداری، به سرعت دچار مشکل خواهد شد. به یاد داشته باشید: “پیشگیری همیشه ارزانتر از تعمیرات اساسی است.”
نکات کلیدی نصب و راهاندازی
- همراستاسازی دقیق (Alignment): شفت الکتروموتور صنعتی و گیربکس باید کاملاً همراستا باشند. عدم همراستایی، اصلیترین عامل خرابی زودرس بلبرینگهاست.
- سطح نصب مستحکم: گیربکس را روی یک شاسی صاف، صلب و بدون ارتعاش نصب کنید تا از ایجاد تنشهای مخرب روی پوسته جلوگیری شود.
- روانکاری اولیه: قبل از اولین استارت، از وجود روغن به مقدار کافی و از نوع توصیهشده توسط سازنده اطمینان حاصل کنید. سطح روغن را از طریق شاخص شیشهای یا پیچ بازدید کنترل کنید.
- تهویه مناسب: اطراف گیربکس باید فضای کافی برای گردش هوا و دفع حرارت وجود داشته باشد. هرگز گیربکس را با پوششهای عایق نپوشانید.
برنامه نگهداری پیشگیرانه (PM)
- تعویض روغن: اولین تعویض روغن حیاتی است و باید پس از دوره آببندی اولیه (حدود 100-300 ساعت) انجام شود تا برادههای اولیه خارج شوند. پس از آن، طبق دستورالعمل سازنده (معمولاً هر 2500 تا 5000 ساعت کاری برای روغنهای مینرال و دو برابر آن برای سینتتیک) روغن را تعویض کنید.
- بازرسیهای دورهای: به طور منظم (هفتگی یا ماهانه) سطح روغن، وجود هرگونه نشتی از کاسه نمدها و دمای کاری گیربکس را بررسی کنید. دمای سطح پوسته نباید بیش از حد داغ باشد (معمولاً بالای 80-90 درجه سانتیگراد نشانه خطر است).
- توجه به علائم هشداردهنده: به صداها و ارتعاشات غیرعادی گوش دهید. هرگونه تغییر ناگهانی در صدا یا لرزش میتواند نشانه اولیه یک مشکل در دندهها یا بلبرینگها باشد و نیاز به بازرسی فوری دارد.
فصل ۷: برندهای معتبر و مشاوره تخصصی در کالای صنعتی محمودی
انتخاب برند مناسب، تضمینکننده کیفیت و طول عمر سرمایهگذاری شماست. در RMG Sanat، ما مجموعهای از برترین برندها را برای پاسخگویی به هر نیازی فراهم کردهایم:
- برندهای اروپایی (کلاس جهانی): نامهایی مانند SITI (سیتی) ایتالیا، Motovario (موتوواریو) و Bonfiglioli (بونفیلیولی) مترادف با مهندسی دقیق، مواد اولیه برتر و قابلیت اطمینان افسانهای هستند. این برندها برای کاربردهای حساس، خطوط تولید ۲۴ ساعته و صنایعی که توقف در آنها غیرقابل قبول است، بهترین گزینه محسوب میشوند.
- برندهای باکیفیت ایرانی و آسیایی: برندهای معتبر ایرانی و آسیایی، راهحلهای بسیار کارآمد و مقرونبهصرفهای را برای طیف گستردهای از کاربردهای عمومی و نیمهسنگین ارائه میدهند و تعادل بسیار خوبی میان قیمت و کیفیت برقرار کردهاند.
انتخاب نهایی به عواملی چون بودجه، حساسیت کاربرد و شرایط محیطی بستگی دارد. تیم متخصص کالای صنعتی محمودی با تحلیل دقیق نیازهای پروژه شما، بهترین و اقتصادیترین راهحل را از میان سبد کامل محصولات خود به شما پیشنهاد خواهد داد.
سوالات متداول (FAQ) درباره گیربکس حلزونی
در این بخش به برخی از سوالات پرتکرار مشتریان پاسخ میدهیم:
۱. تفاوت گیربکس حلزونی و کتابی چیست؟
هیچ تفاوت فنی وجود ندارد. “گیربکس کتابی” صرفاً یک نام رایج و بازاری برای گیربکسهای حلزونی تیپ NMRV است که به دلیل شکل مکعبی و شبیه به کتاب به این نام خوانده میشوند. هر دو از مکانیزم ماردون و چرخ حلزون استفاده میکنند.
۲. آیا میتوان از گیربکس حلزونی به عنوان افزاینده دور استفاده کرد؟
خیر. به دلیل اصطکاک بالا و پدیده خودقفلی، تلاش برای چرخاندن شفت خروجی (چرخ حلزون) برای به حرکت درآوردن شفت ورودی (ماردون) تقریباً غیرممکن است و به سرعت باعث تخریب گیربکس میشود.
۳. علت داغ شدن بیش از حد گیربکس حلزونی چیست؟
دلایل متعددی میتواند وجود داشته باشد: اضافهبار، سطح یا نوع نامناسب روغن، تهویه ضعیف در محل نصب، یا خرابی بلبرینگها. در صورت مشاهده دمای غیرعادی، دستگاه را متوقف کرده و موارد فوق را بررسی کنید.
چرا گیربکس حلزونی یک انتخاب هوشمندانه باقی مانده است؟
گیربکس حلزونی با تلفیقی هوشمندانه از مزایای کلیدی شامل گشتاور بالا در ابعاد فشرده، عملکرد نرم و بیصدا، قابلیت خودقفلی ذاتی و قیمت اقتصادی، همچنان یکی از کارآمدترین و پرکاربردترین راهحلهای مهندسی در دنیای انتقال قدرت است. این تجهیز، اگر بر اساس اصول مهندسی و با در نظر گرفتن ضریب کار مناسب انتخاب، به درستی نصب و به طور منظم نگهداری شود، میتواند سالهای متمادی بدون هیچ مشکلی در قلب سیستم صنعتی شما فعالیت کند.
برای دریافت مشاوره تخصصی رایگان، استعلام قیمت و کمک به انتخاب بهترین موتور گیربکس حلزونی متناسب با پروژه صنعتی خود، همین امروز با کارشناسان فنی ما در کالای صنعتی محمودی (RMG Sanat) تماس بگیرید. تخصص ما، تضمین بهرهوری شماست.
