مقدمه‌ای بر گیربکس حلزونی: قهرمان گشتاور در دنیای صنعت

گیربکس حلزونی (Worm Gearbox)، که در صنعت با نام‌های گیربکس کتابی یا گیربکس ۹۰ درجه نیز شناخته می‌شود، یکی از هوشمندانه‌ترین و پرکاربردترین مکانیزم‌ها در سیستم‌های انتقال قدرت است. این قطعه، با توانایی منحصربه‌فرد خود در انتقال نیرو بین دو محور عمود بر هم، قلب تپنده بسیاری از ماشین‌آلات صنعتی، از نوار نقاله‌های شیب‌دار و بالابرهای ساختمانی گرفته تا سیستم‌های دقیق و حساس صنایع غذایی و دارویی را تشکیل می‌دهد. در کالای صنعتی محمودی (RMG Sanat)، ما معتقدیم که درک عمیق از جزئیات فنی، متریال و اصول عملکرد این قطعه، کلید اصلی طراحی سیستم‌های بهینه، افزایش چشمگیر بهره‌وری و تضمین ایمنی پایدار است. این راهنمای جامع، با نگاهی عمیق و تخصصی، به کالبدشکافی ساختار، انواع، مزایا، چالش‌ها و اصول انتخاب گیربکس حلزونی می‌پردازد تا شما را در اتخاذ یک تصمیم مهندسی کاملاً آگاهانه یاری کند.

گیربکس حلزونی چیست؟ کالبدشکافی یک طراحی هوشمندانه

در ساده‌ترین تعریف، گیربکس حلزونی یک کاهنده دور موتور است که قدرت را از یک شفت ورودی مارپیچی به نام ماردون (Worm) به یک چرخ‌دنده خروجی به نام چرخ‌دنده حلزونی (Worm Wheel) منتقل می‌کند. ویژگی تعیین‌کننده این سیستم، زاویه ۹۰ درجه بین محور ورودی و خروجی است که آن را برای کاربردهایی با محدودیت شدید فضا به گزینه‌ای بی‌رقیب تبدیل می‌کند. اما مهندسی این قطعه بسیار فراتر از این تعریف ساده است.

تشریح اجزای کلیدی و متریال آن‌ها:

• ماردون (Worm): این قطعه، شفت ورودی گیربکس است که معمولاً به الکتروموتور متصل می‌شود. ماردون از فولاد آلیاژی سخت‌کاری شده و سنگ‌خورده ساخته می‌شود تا در برابر سایش و فشارهای بالا حداکثر مقاومت را داشته باشد. تعداد رزوه‌های ماردون (تک راهه یا چند راهه) تأثیر مستقیمی بر نسبت تبدیل، راندمان و قابلیت خودقفلی گیربکس دارد.
• چرخ‌دنده حلزونی (Worm Wheel): این چرخ‌دنده که به شفت خروجی متصل است، گشتاور تقویت‌شده را به ماشین منتقل می‌کند. برای به حداقل رساندن سایش با ماردون فولادی و بهبود عملکرد، این قطعه معمولاً از آلیاژهای نرم‌تر و مقاوم در برابر سایش مانند فسفر برنز یا برنج ساخته می‌شود. این انتخاب متریال هوشمندانه، عمر مفید گیربکس را تضمین می‌کند.
• پوسته (Housing): بدنه محافظ گیربکس که اجزای داخلی را در خود جای می‌دهد. پوسته‌ها بر اساس سایز و کاربرد از دو متریال اصلی ساخته می‌شوند: آلومینیوم دایکاست برای سایزهای کوچکتر (مانند گیربکس‌های سری NMRV) به دلیل سبکی، مقاومت در برابر خوردگی و تبادل حرارتی مناسب، و چدن برای سایزهای بزرگتر به دلیل استحکام بالا، قابلیت جذب ارتعاشات و دفع حرارت در بارهای سنگین.
• بلبرینگ‌ها و کاسه نمدها: بلبرینگ‌ها وظیفه تحمل بارهای شعاعی و محوری و تسهیل چرخش نرم شفت‌ها را بر عهده دارند. کاسه نمدها (Seals) نیز با کیفیت بالا، از نشت روغن به بیرون و ورود آلودگی‌های محیطی به داخل گیربکس جلوگیری کرده و نقشی حیاتی در طول عمر آن ایفا می‌کنند.

نحوه عملکرد این سیستم بر پایه تماس لغزشی (Sliding Contact) بین رزوه‌های ماردون و دندانه‌های چرخ‌دنده استوار است. این مشخصه، برخلاف تماس غلتشی (Rolling Contact) در گیربکس‌های هلیکال، عامل اصلی عملکرد نرم، فوق‌العاده کم‌صدا و بدون لرزش گیربکس حلزونی محسوب می‌شود.

مکانیزم خود قفل شوندگی (Self-Locking): یک مزیت ایمنی استراتژیک

یکی از برجسته‌ترین و منحصربه‌فردترین ویژگی‌های فنی گیربکس حلزونی، قابلیت «خود قفل شوندگی» یا عدم برگشت‌پذیری است. به دلیل زاویه پایین رزوه‌های ماردون (Lead Angle) و اصطکاک ذاتی بالای سیستم، در بسیاری از نسبت‌های تبدیل بالا (معمولاً بالاتر از 1:30 یا 1:40، بسته به طراحی)، چرخ‌دنده خروجی نمی‌تواند ماردون ورودی را به حرکت درآورد. این بدان معناست که اگر نیروی محرکه از سمت موتور قطع شود، سیستم به طور خودکار قفل شده و از حرکت معکوس بار تحت تاثیر جاذبه یا نیروهای خارجی جلوگیری می‌کند. این ویژگی در کاربردهایی مانند بالابرها، آسانسورهای باری، نوار نقاله‌های شیب‌دار، وینچ‌ها و سیستم‌های نگهدارنده، یک مزیت ایمنی فوق‌العاده مهم است و در بسیاری از موارد، نیاز به ترمزهای مکانیکی گران‌قیمت را از بین می‌برد.

انواع رایج گیربکس‌های حلزونی

گیربکس‌های حلزونی بر اساس طراحی پوسته و نحوه نصب به دسته‌های مختلفی تقسیم می‌شوند که هرکدام برای کاربردهای خاصی بهینه شده‌اند:

• گیربکس کتابی (سری NMRV): این مدل با پوسته مکعبی آلومینیومی، محبوب‌ترین نوع گیربکس حلزونی است. طراحی ماژولار آن امکان نصب در حالت‌های مختلف (پایه‌دار، فلنج‌دار) را فراهم می‌کند و آن را به گزینه‌ای ایده‌آل برای صنایع بسته‌بندی و ماشین‌آلات کوچک تبدیل کرده است.

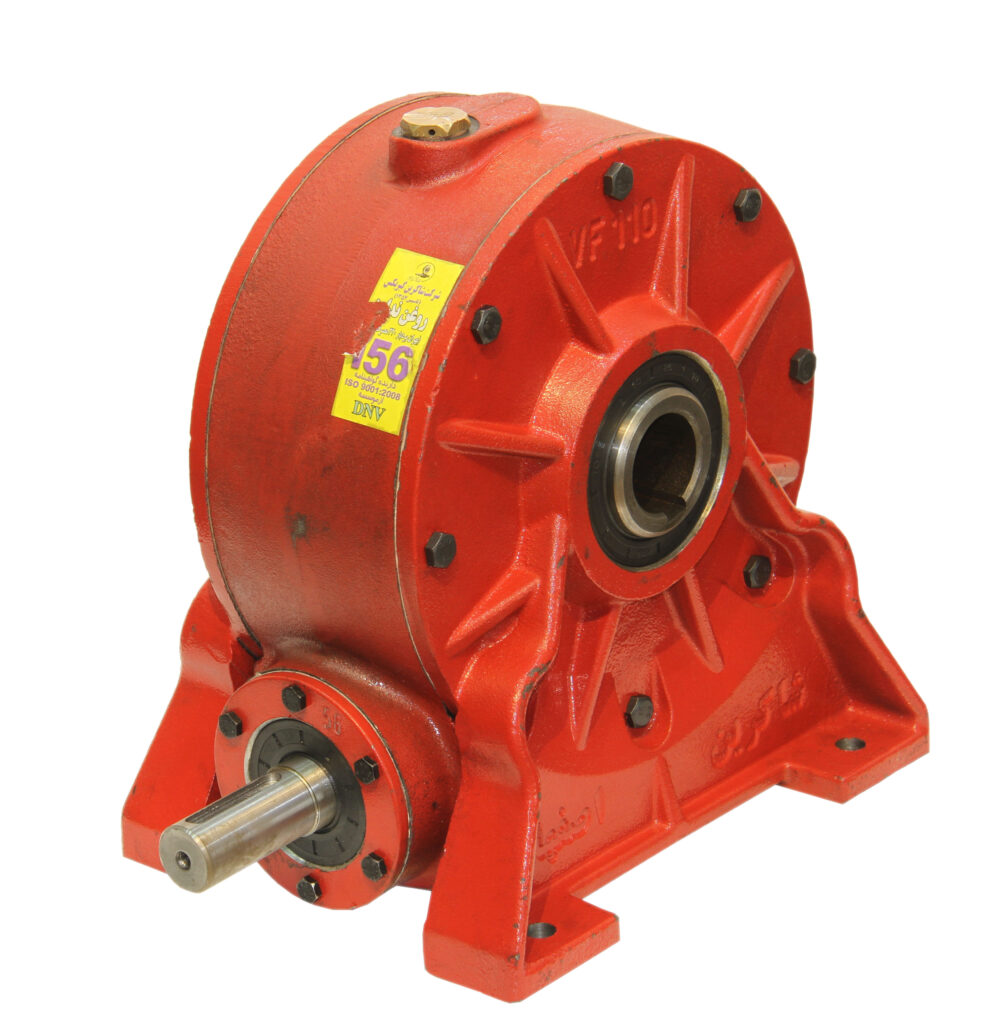

• گیربکس دایره‌ای (سری VF/MVF): این مدل‌ها که از طراحی‌های قدیمی‌تر اما همچنان پرکاربرد هستند، دارای پوسته چدنی گرد بوده و به دلیل استحکام بالا، در صنایع سنگین‌تر مانند میکسرها و کانوایرهای صنعتی مورد استفاده قرار می‌گیرند.
• گیربکس هلیکال-حلزونی (Helical-Worm): این گیربکس‌های ترکیبی، از یک طبقه دنده هلیکال در ورودی و یک طبقه حلزونی در خروجی بهره می‌برند. این طراحی هوشمندانه، راندمان کلی سیستم را نسبت به گیربکس حلزونی خالص افزایش داده و در عین حال، مزیت خروجی ۹۰ درجه را حفظ می‌کند.

چرا گیربکس حلزونی را انتخاب کنیم؟ مزایا در برابر محدودیت‌ها

انتخاب این نوع گیربکس حاصل یک توازن مهندسی بین ویژگی‌های فنی و اقتصادی است.

مزایای کلیدی:

• چگالی گشتاور بالا در ابعاد فشرده: به دلیل سطح تماس خطی و گسترده بین دنده‌ها، گیربکس حلزونی قادر است گشتاورهای بسیار بالایی را در یک پکیج کوچک و جمع‌وجور منتقل کند. این ویژگی در ماشین‌آلاتی که با محدودیت فضا مواجه هستند، یک مزیت تعیین‌کننده است.
• عملکرد نرم، روان و فوق‌العاده کم‌صدا: ماهیت تماس لغزشی دنده‌ها، ارتعاشات و نویز مکانیکی (NVH) را به شدت کاهش می‌دهد. این امر گیربکس حلزونی را برای محیط‌های حساس به صدا مانند بیمارستان‌ها، تئاترها، استودیوها و صنایع غذایی ایده‌آل می‌سازد.
• ایمنی ذاتی با قابلیت خود قفل شوندگی: همان‌طور که اشاره شد، این ویژگی ایمنی سیستم را به شکل چشمگیری افزایش داده و هزینه‌های اضافی مربوط به سیستم‌های ترمز خارجی را کاهش می‌دهد.
• قیمت مقرون‌به‌صرفه: طراحی ساده‌تر و تعداد قطعات کمتر در مقایسه با سایر گیربکس‌های ۹۰ درجه (مانند پینیون کرانویل)، هزینه تولید و در نتیجه قیمت نهایی گیربکس حلزونی را به‌ویژه در نسبت‌های تبدیل بالا، بسیار رقابتی می‌کند.
• انعطاف‌پذیری در نصب: طراحی‌های مدرن امکان نصب گیربکس در جهات و موقعیت‌های مختلف (حتی تا ۶ حالت استاندارد) را به طراحان ماشین‌آلات می‌دهد.

محدودیت‌ها و ملاحظات فنی:

• راندمان پایین‌تر و تولید گرما: اصطکاک لغزشی، عامل اصلی اتلاف انرژی به صورت گرما است. راندمان گیربکس‌های حلزونی بسته به نسبت تبدیل، کیفیت ساخت و روانکاری، معمولاً بین ۵۰٪ تا ۹۰٪ متغیر است. این مقدار در مقایسه با راندمان ۹۴٪ تا ۹۸٪ گیربکس‌های هلیکال، پایین‌تر است. این اتلاف انرژی، به‌ویژه در کارکردهای مداوم و بارهای سنگین، منجر به تولید گرمای قابل توجهی می‌شود که نیازمند مدیریت از طریق تهویه مناسب یا استفاده از روانکارهای سینتتیک باکیفیت است.
• سایش و نیاز به روانکاری دقیق: برای جلوگیری از سایش سریع چرخ‌دنده برنزی، کیفیت، کمیت و نوع روانکار (روغن) نقشی حیاتی دارد. استفاده از روغن نامناسب یا عدم بازرسی دوره‌ای سطح روغن می‌تواند به سرعت عمر گیربکس را کاهش دهد.
• وجود لقی (Backlash): به دلیل ماهیت طراحی، گیربکس‌های حلزونی به طور طبیعی دارای مقداری لقی یا خلاصی بین دنده‌ها هستند که آن‌ها را برای کاربردهای فوق دقیق (مانند رباتیک پیشرفته) نامناسب می‌سازد، مگر اینکه از مدل‌های خاص ضد لقی (Anti-Backlash) استفاده شود.

مقایسه فنی جامع: حلزونی در برابر هلیکال و پینیون کرانویل

انتخاب نوع گیربکس یکی از تصمیمات کلیدی در طراحی سیستم‌های انتقال قدرت است. در جدول زیر، گیربکس حلزونی با دو رقیب اصلی خود مقایسه شده است.

ویژگی	گیربکس حلزونی (Worm)	گیربکس هلیکال (Helical)	گیربکس پینیون کرانویل (Bevel)
راندمان	متوسط (۵۰٪-۹۰٪)	بسیار بالا (۹۴٪-۹۸٪)	بالا (۹۰٪-۹۶٪)
قابلیت خود قفل شوندگی	بله (در نسبت‌های بالا)	خیر	خیر
سطح صدا و لرزش	بسیار کم	کم تا متوسط	متوسط
نسبت کاهش دور	بسیار بالا در یک مرحله (تا 100:1)	محدود در هر مرحله (نیاز به چند استیج)	محدود در یک مرحله
قیمت (برای گشتاور مشابه)	مقرون‌به‌صرفه	بالاتر	بسیار بالاتر
تولید حرارت	متوسط تا زیاد	بسیار کم	کم
کاربرد ایده‌آل	بالابر، نوار نقاله شیب‌دار، سیستم‌های توقف دقیق	کارکرد دائم، کانوایرهای طولانی، میکسرها (صرفه‌جویی در انرژی)	گشتاور بالا و راندمان بالا در زاویه ۹۰ درجه

کاربرد گیربکس حلزونی: از نانوایی تا صنایع هوافضا

تطبیق‌پذیری بالا، این گیربکس را به جزء جدایی‌ناپذیر صنایع گوناگون تبدیل کرده است:

• سیستم‌های انتقال مواد: این حوزه، قلمرو اصلی گیربکس حلزونی است. انواع کانوایرها (به‌ویژه شیب‌دار)، بالابرهای ساختمانی، آسانسورهای باربر و پله‌های برقی به دلیل نیاز به گشتاور بالا و ایمنی خودقفلی، به این گیربکس متکی هستند.
• صنایع بسته‌بندی، غذایی و دارویی: در دستگاه‌های پرکن، لیبل‌زن، درب‌بند، میکسرهای مواد غذایی و خمیرگیرها، عملکرد نرم و ابعاد فشرده گیربکس کتابی با بدنه آلومینیومی یا استیل، که به راحتی تمیز می‌شود، بسیار مطلوب است.
• صنایع کاشی و سرامیک: در خطوط لعاب و انتقال کاشی، نصب گیربکس در حالت‌های مختلف و عملکرد نرم آن برای جلوگیری از شکست محصول، حیاتی است.
• ماشین‌آلات کشاورزی و ساختمانی: در تجهیزاتی مانند میکسر بتن، دستگاه‌های خوراک دام، سیستم‌های آبیاری و وینچ‌ها، گشتاور بالا و مقاومت در برابر بارهای سنگین، گیربکس حلزونی را به یک جزء قابل اعتماد تبدیل کرده است.
• کاربردهای نوآورانه و خاص: از تنورهای گردان نانوایی و دستگاه‌های جوجه‌گردان برای چرخش آرام و یکنواخت، مکانیزم‌های ردیابی پنل‌های خورشیدی (Solar Trackers) برای حرکت دقیق، تا سیستم‌های چرخان صندلی‌های آمفی‌تئاتر و حتی مکانیزم کوک سازهای موسیقی مانند گیتار، همگی از مزایای این طراحی بهره می‌برند.

راهنمای گام‌به‌گام انتخاب گیربکس حلزونی: مشاوره تخصصی RMG Sanat

انتخاب صحیح گیربکس، فراتر از تطبیق ابعاد شفت است و نیازمند یک رویکرد مهندسی است. کارشناسان ما در کالای صنعتی محمودی آماده‌اند تا در این فرآیند پیچیده شما را راهنمایی کنند.

گام اول: تعریف دقیق نیازمندی‌های کاربردی

ابتدا باید پارامترهای اصلی ماشین خود را مشخص کنید: نوع بار (یکنواخت، ضربه‌ای سبک یا ضربه‌ای سنگین)، ساعات کار در روز، و تعداد دفعات روشن/خاموش شدن در ساعت.

گام دوم: محاسبه گشتاور خروجی و ضریب کار (Service Factor)

مهم‌ترین پارامتر، گشتاور خروجی (Torque) مورد نیاز شماست. این گشتاور باید در ضریب کار (Service Factor – SF) ضرب شود. این ضریب که از جداول استاندارد استخراج می‌شود، شرایط کاری مرحله قبل را به یک عدد ایمنی تبدیل کرده و عمر مفید گیربکس را تضمین می‌کند. (SF معمولاً بین ۱ برای کارهای سبک تا ۲.۵ برای کارهای بسیار سنگین متغیر است).

گام سوم: تعیین نسبت تبدیل و سرعت خروجی

نسبت تبدیل (Ratio)، از تقسیم سرعت ورودی (دور موتور) بر سرعت خروجی مورد نیاز شما به دست می‌آید. به عنوان مثال، با داشتن یک الکتروموتور ۱۴۰۰ RPM و نیاز به دور خروجی ۲۸ RPM، نسبت تبدیل مورد نیاز شما 1:50 خواهد بود.

گام چهارم: بررسی شرایط محیطی و نحوه نصب

دما، رطوبت، وجود گرد و غبار یا مواد شیمیایی در محیط، بر انتخاب نوع پوسته، کاسه نمد و روانکار تأثیرگذار است. همچنین، موقعیت نصب گیربکس (افقی، عمودی، آویز) باید در هنگام سفارش مشخص شود تا از روانکاری صحیح تمام قطعات اطمینان حاصل شود.

گام پنجم: انتخاب تیپ و سایز استاندارد از کاتالوگ

با در دست داشتن گشتاور محاسبه شده (با احتساب ضریب کار) و نسبت تبدیل، به کاتالوگ سازنده مراجعه کرده و کوچکترین سایز گیربکسی که این مشخصات را پوشش می‌دهد، انتخاب کنید. کارشناسان RMG Sanat می‌توانند این مرحله را با دقت برای شما انجام دهند.

اصول طلایی نصب، نگهداری و عیب‌یابی گیربکس حلزونی

طول عمر یک گیربکس حلزونی به شدت به نصب صحیح و نگهداری اصولی وابسته است. روانکاری، شاه‌کلید عملکرد بهینه است.

نکات نصب و روانکاری:

در گیربکس‌های سایز کوچک (معمولاً تا تیپ ۹۰)، از روغن دائمی (Lifetime) استفاده شده و نیازی به تعویض ندارند، اما بازرسی دوره‌ای برای عدم وجود نشتی حیاتی است. در سایزهای بزرگتر، تعویض دوره‌ای روغن طبق دستورالعمل سازنده (معمولاً پس از چند هزار ساعت کارکرد) ضروری است. استفاده از روغن‌های سینتتیک بر پایه پلی‌آلکیلن گلیکول (PAG) با ویسکوزیته مناسب (مانند ISO VG 320 یا 460) به دلیل پایداری حرارتی بالا و محافظت عالی در برابر سایش، به شدت توصیه می‌شود. اطمینان از هم‌راستایی دقیق شفت موتور و گیربکس در هنگام کوپلینگ، از خرابی زودرس بلبرینگ‌ها جلوگیری می‌کند.

جدول عیب‌یابی سریع:

• افزایش دمای غیرعادی: سطح روغن پایین یا بیش از حد، ویسکوزیته نامناسب روغن، بار بیش از حد مجاز، تهویه ضعیف در اطراف پوسته گیربکس.
• صدای ناهنجار (خراشیدگی یا تقه): خرابی بلبرینگ‌ها، سایش بیش از حد دنده‌ها به دلیل روانکاری ضعیف، بارگذاری ضربه‌ای و ناگهانی.
• نشت روغن: خرابی یا فرسودگی کاسه نمدها، بالا بودن بیش از حد سطح روغن، گرفتگی مجرای تخلیه بخار روغن (Breather).
• لرزش بیش از حد: عدم هم‌راستایی در کوپلینگ، شل بودن پیچ‌های پایه، خرابی بلبرینگ‌ها.

چرا کالای صنعتی محمودی (RMG Sanat) انتخاب اول شما در تجهیزات صنعتی است؟

ما در RMG Sanat با تکیه بر دهه‌ها تجربه و دانش فنی عمیق، خود را نه یک فروشنده، بلکه یک شریک قابل اعتماد و یک مشاور فنی برای صنایع کشور می‌دانیم. ما مجموعه‌ای کامل و منتخب از گیربکس‌های حلزونی از برترین برندهای جهانی مانند SITI ایتالیا، Motovario و Bonfiglioli و همچنین برندهای باکیفیت داخلی نظیر شاکرین (سهند) و موتوژن را برای پاسخگویی به هر نیازی، از ساده‌ترین تا پیچیده‌ترین کاربردها، فراهم کرده‌ایم.

• مشاوره فنی تخصصی و رایگان: تیم مهندسی فروش ما به شما در انجام محاسبات دقیق و انتخاب بهینه‌ترین گیربکس برای کاربردتان کمک می‌کند تا از اتلاف هزینه، انرژی و زمان جلوگیری شود.
• تضمین اصالت و کیفیت کالا: ما تنها محصولات اصلی و باکیفیت را با گارانتی معتبر و خدمات پس از فروش واقعی ارائه می‌دهیم. آرامش خاطر شما، اولویت ماست.
• موجودی کامل و تحویل فوری: با در اختیار داشتن یکی از کامل‌ترین انبارهای تجهیزات صنعتی در کشور، نیازهای فوری شما را در کوتاه‌ترین زمان ممکن برآورده می‌سازیم.
• خدمات پس از فروش جامع: از تأمین قطعات یدکی مانند ماردون و دنده برنجی تا ارائه راهکارهای نگهداری و تعمیر، همواره در کنار شما و صنعت شما هستیم.

سوالات متداول (FAQ)

۱. تفاوت اصلی گیربکس حلزونی با سایر گیربکس‌ها چیست؟

سه تفاوت کلیدی عبارتند از: زاویه ۹۰ درجه بین محورها، قابلیت منحصربه‌فرد خود قفل شوندگی در نسبت‌های بالا، و عملکرد بسیار نرم و بی‌صدا به دلیل تماس لغزشی دنده‌ها.

۲. چرا راندمان گیربکس حلزونی پایین‌تر است؟

به دلیل اصطکاک لغزشی ذاتی بین ماردون و چرخ‌دنده که بخشی از انرژی را به گرما تبدیل می‌کند. این یک بده‌بستان مهندسی در ازای مزایایی چون عملکرد بی‌صدا، گشتاور بالا در حجم کم و ایمنی خود قفل شوندگی است.

۳. آیا همه گیربکس‌های حلزونی خاصیت خود قفل شوندگی دارند؟

خیر. این ویژگی عمدتاً در گیربکس‌هایی با نسبت تبدیل بالا (معمولاً بالاتر از ۱:۳۰) و ماردون تک راهه به طور مؤثر عمل می‌کند. در نسبت‌های پایین و یا در گیربکس‌های با ماردون چند راهه (که راندمان بالاتری دارند)، این خاصیت ممکن است وجود نداشته باشد یا ضعیف باشد. همیشه برای کاربردهای ایمنی، این مشخصه را با کارشناس فنی چک کنید.

۴. بهترین روغن برای گیربکس حلزونی چیست؟

بهترین گزینه، روغن‌های سینتتیک بر پایه پلی‌آلکیلن گلیکول (PAG) با ویسکوزیته مناسب (مانند ISO VG 320 یا 460) است که مقاومت فوق‌العاده‌ای در برابر حرارت و فشار دارند و عمر دنده برنجی را به حداکثر می‌رسانند. همیشه به دفترچه راهنمای سازنده مراجعه کنید.

۵. تفاوت گیربکس NMRV و VF چیست؟

تفاوت اصلی در طراحی پوسته و متریال آن است. NMRV معمولاً پوسته آلومینیومی مکعبی و ماژولار دارد که برای نصب‌های متنوع مناسب است. VF دارای پوسته چدنی گرد و یکپارچه است که برای کارهای سنگین‌تر و نصب ثابت طراحی شده است.
