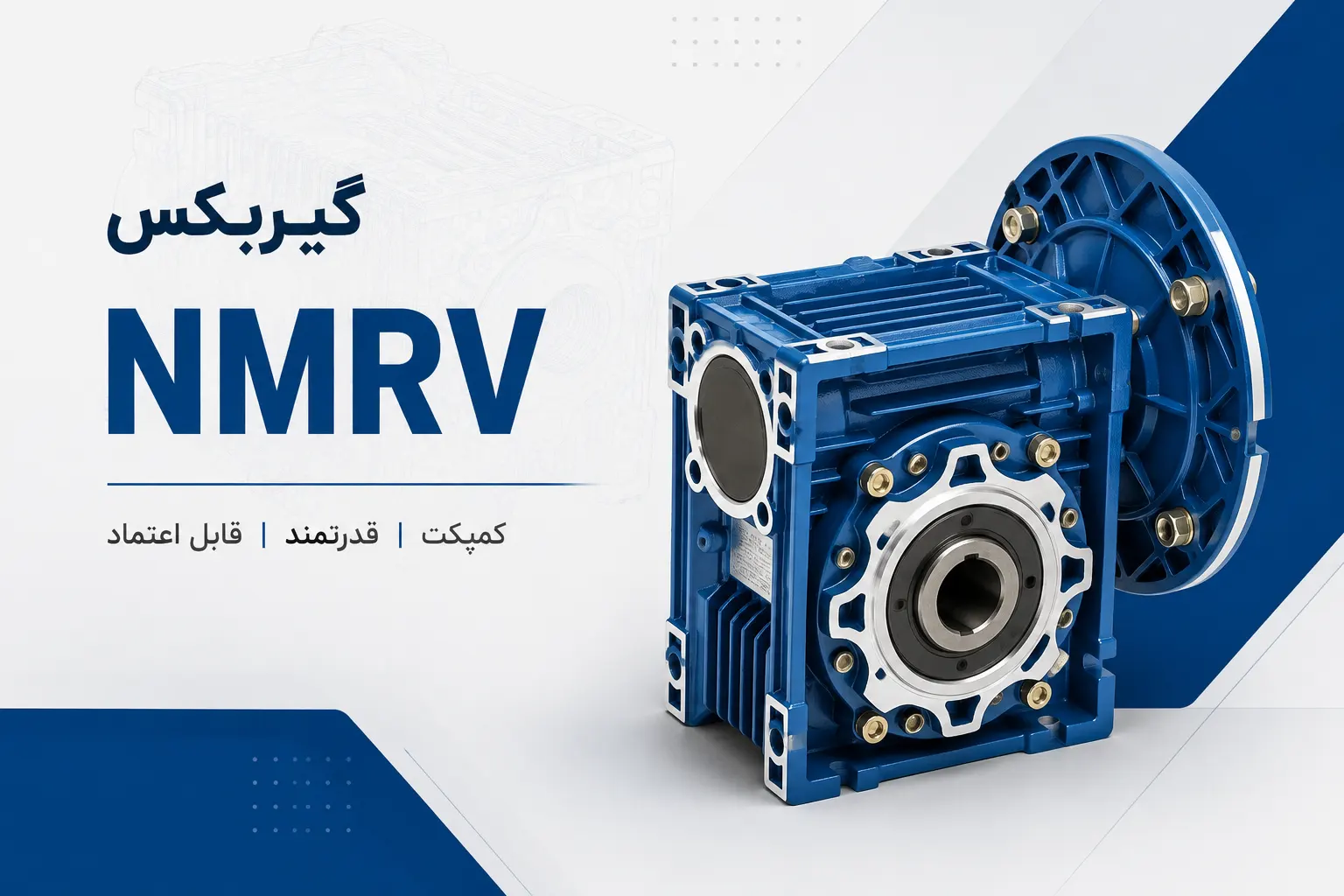

در بسیاری از سیستمهای صنعتی، کنترل سرعت و افزایش گشتاور نقش حیاتی در عملکرد صحیح تجهیزات دارد. یکی از رایجترین راهکارها برای دستیابی به این هدف، استفاده از گیربکسها است. در این میان، گیربکس NMRV بهعنوان یکی از پرکاربردترین انواع گیربکس حلزونی، جایگاه ویژهای در صنایع مختلف پیدا کرده است.
این نوع گیربکس به دلیل طراحی فشرده، صدای کم و قابلیت ایجاد نسبتهای تبدیل بالا، به گزینهای محبوب در ماشینآلاتی تبدیل شده که با محدودیت فضا یا نیاز به تغییر زاویه انتقال قدرت مواجه هستند.
گیربکس NMRV چگونه کار میکند؟

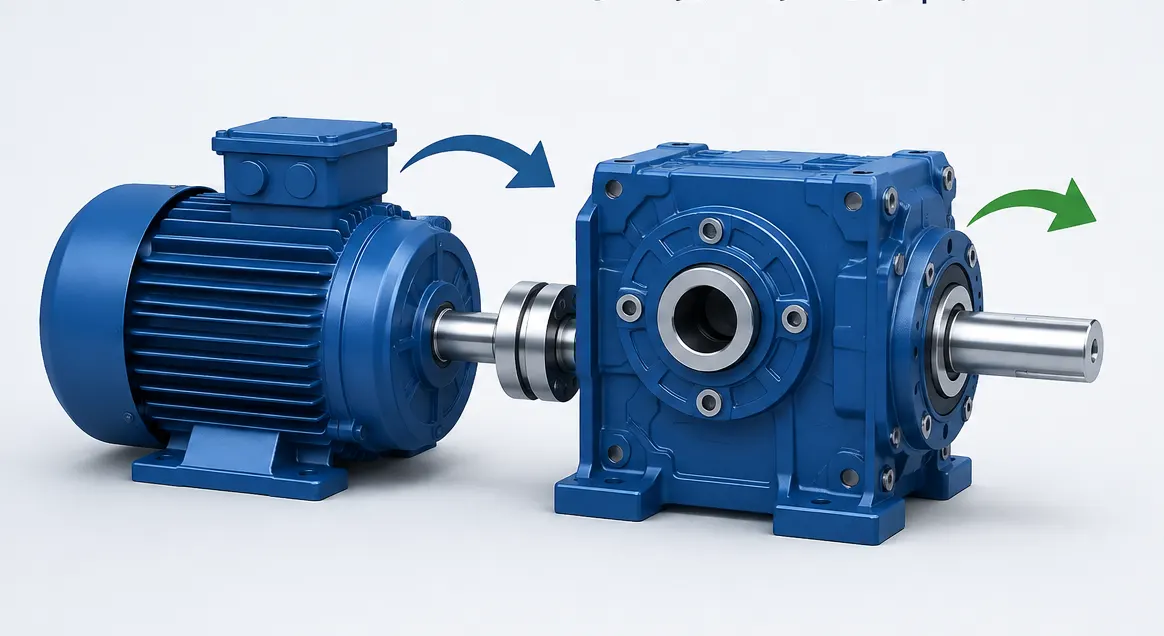

اساس عملکرد گیربکس NMRV بر پایه درگیری بین یک محور حلزون و یک چرخدنده حلزونی است. زمانی که موتور شروع به چرخش میکند، این حرکت به محور حلزون منتقل شده و سپس با تماس با چرخدنده، به محور خروجی انتقال پیدا میکند.
در این فرآیند، سرعت چرخش کاهش یافته و در مقابل، گشتاور افزایش پیدا میکند. نکته مهم اینجاست که این انتقال قدرت معمولاً با زاویه ۹۰ درجه انجام میشود، به همین دلیل این نوع گیربکس برای کاربردهایی که نیاز به تغییر جهت دارند بسیار مناسب است.
ساختار گیربکس NMRV و اجزای آن
اگر نگاهی دقیقتر به ساختار این گیربکس داشته باشیم، متوجه میشویم که طراحی آن در عین سادگی، بسیار هوشمندانه است. اجزای اصلی آن شامل پوسته، محور حلزون، چرخدنده حلزونی، بلبرینگها، کاسهنمدها و شفت خروجی است.
در مدلهای کوچکتر، پوسته معمولاً از آلومینیوم ساخته میشود تا وزن دستگاه کاهش یافته و انتقال حرارت بهتر انجام شود. در مقابل، در سایزهای بزرگتر از چدن استفاده میشود تا مقاومت مکانیکی بالاتری فراهم شود.
ترکیب فولاد سختکاریشده برای محور حلزون و برنز برای چرخدنده نیز باعث میشود سایش به حداقل برسد و طول عمر گیربکس افزایش یابد.
چرا گیربکس NMRV در صنعت محبوب است؟
محبوبیت این گیربکس اتفاقی نیست. در واقع مجموعهای از ویژگیها باعث شدهاند که NMRV به انتخاب اول بسیاری از مهندسان تبدیل شود.
اولین نکته، طراحی جمعوجور آن است. در بسیاری از ماشینآلات صنعتی، فضای نصب محدود است و استفاده از تجهیزات بزرگ امکانپذیر نیست. در چنین شرایطی، این گیربکس بهخوبی پاسخگو است.
از طرفی، عملکرد نرم و کمصدای آن باعث شده در محیطهایی مانند خطوط تولید، صنایع غذایی و دستگاههای بستهبندی که کاهش نویز اهمیت دارد، کاربرد گستردهای داشته باشد.
همچنین توانایی ایجاد نسبتهای تبدیل بالا بدون نیاز به چند مرحله انتقال، یکی دیگر از مزایای مهم این سیستم محسوب میشود.
آیا گیربکس NMRV واقعاً خودقفل است؟
یکی از موضوعاتی که همیشه درباره گیربکسهای حلزونی مطرح میشود، قابلیت خودقفلشوندگی است. به زبان ساده، این ویژگی به این معناست که در برخی شرایط، حرکت از سمت خروجی به ورودی منتقل نمیشود.
اما واقعیت این است که این ویژگی همیشه و در همه مدلها وجود ندارد. عواملی مانند نسبت تبدیل، نوع روانکاری، زاویه حلزون و میزان بار، همگی بر این موضوع تأثیرگذار هستند.
به همین دلیل، در کاربردهایی که ایمنی اهمیت بالایی دارد، مانند بالابرها، نباید تنها به این ویژگی اکتفا کرد و استفاده از سیستمهای ترمز جداگانه ضروری است.
کاربردهای گیربکس NMRV در صنایع مختلف
اگر به اطراف خود در یک محیط صنعتی نگاه کنید، احتمالاً با نمونههای زیادی از این گیربکس روبهرو خواهید شد. از نوار نقالهها گرفته تا دستگاههای بستهبندی و حتی تجهیزات کشاورزی، همگی میتوانند از این نوع گیربکس استفاده کنند.
دلیل این گستردگی کاربرد، انعطافپذیری بالا و سازگاری آن با شرایط مختلف کاری است. در سیستمهای انتقال مواد، این گیربکس کمک میکند سرعت حرکت کنترل شده و گشتاور کافی برای جابهجایی بار فراهم شود.
در صنایع غذایی نیز به دلیل عملکرد نرم و بدون ضربه، گزینهای مناسب برای استفاده در خطوط تولید به شمار میرود.
جدول مزایا و محدودیتهای گیربکس NMRV
انتخاب گیربکس NMRV؛ نکتهای که نباید ساده از آن عبور کرد
انتخاب یک گیربکس مناسب، تنها به دانستن توان موتور محدود نمیشود. در واقع اگر انتخاب بهدرستی انجام نشود، حتی بهترین تجهیزات هم نمیتوانند عملکرد مطلوبی داشته باشند.
برای مثال، فرض کنید موتوری با سرعت ۱۴۰۰ دور بر دقیقه دارید و میخواهید سرعت خروجی را به حدود ۳۵ دور بر دقیقه کاهش دهید. در این حالت، نسبت تبدیل حدود ۴۰ به ۱ نیاز خواهد بود.
اما این تنها بخشی از ماجراست. پارامترهایی مانند گشتاور موردنیاز، نوع بار (ضربهای یا یکنواخت)، شرایط کاری و حتی نحوه نصب نیز باید در نظر گرفته شوند.
به همین دلیل، بررسی کاتالوگ سازنده و استفاده از ضریب سرویس، نقش مهمی در انتخاب صحیح دارد.
محدودیتهای گیربکس NMRV که باید بدانید
با وجود تمام مزایا، این گیربکس بینقص نیست. یکی از مهمترین محدودیتهای آن، راندمان پایینتر نسبت به برخی گیربکسهای دیگر مانند هلیکال است.
علت این موضوع، تماس لغزشی بین حلزون و چرخدنده است که باعث ایجاد اصطکاک و در نتیجه تولید حرارت میشود.
بنابراین در کاربردهایی که راندمان انرژی اهمیت زیادی دارد یا بار بسیار سنگین است، ممکن است گزینههای دیگری انتخاب بهتری باشند.
نگهداری صحیح؛ راز افزایش عمر گیربکس
هرچقدر هم که یک گیربکس باکیفیت باشد، بدون نگهداری مناسب دچار مشکل خواهد شد. بررسی منظم سطح روغن، کنترل دمای بدنه، توجه به صداهای غیرعادی و جلوگیری از اضافهبار، از مهمترین اقداماتی هستند که باید بهصورت دورهای انجام شوند.
افزایش دما یا ایجاد لرزش معمولاً نشانه وجود مشکل در سیستم است و نباید نادیده گرفته شود. رسیدگی بهموقع این نشانهها میتواند از هزینههای سنگین تعمیر جلوگیری کند.
جمعبندی
گیربکس NMRV را میتوان یکی از کاربردیترین و اقتصادیترین گزینهها برای انتقال قدرت در صنایع مختلف دانست. طراحی ساده، ابعاد مناسب، صدای کم و قابلیت کاهش دور بالا، این گیربکس را به انتخابی قابل اعتماد تبدیل کرده است.
با این حال، آنچه اهمیت بیشتری دارد، انتخاب صحیح بر اساس شرایط واقعی کار و نگهداری اصولی از آن است. اگر این دو مورد بهدرستی رعایت شوند، این گیربکس میتواند سالها بدون مشکل در سیستم شما کار کند.
سوالات متداول:
گیربکس NMRV چه کاربردی دارد؟
در نوار نقاله، صنایع غذایی، بستهبندی و اتوماسیون استفاده میشود.
آیا گیربکس NMRV خودقفل است؟
در برخی شرایط بله، اما نباید به آن بهعنوان سیستم ایمنی تکیه کرد.
نسبت تبدیل گیربکس NMRV چقدر است؟
معمولاً بین 5:1 تا 100:1
چرا گیربکس حلزونی داغ میکند؟
به دلیل اصطکاک بالا و روانکاری نامناسب
