ویبره بدنه چیست؟ قلب تپنده و نامرئی صنعت مدرن
تصور کنید یک سیلوی عظیم ۵۰ تنی مملو از سیمان به دلیل تراکم و رطوبت، دچار گرفتگی (Bridging) شده و جریان مواد را متوقف کرده است. یا یک قطعه بتنی پیشساخته، به دلیل وجود حبابهای هوای محبوس، از استحکام و کیفیت سطح مطلوب برخوردار نیست. در مرکز راهحل این چالشها و هزاران فرآیند صنعتی دیگر، یک قهرمان پنهان اما فوقالعاده قدرتمند قرار دارد: ویبره بدنه یا موتور ویبره (Vibration Motor). این تجهیز به ظاهر ساده، با تبدیل انرژی الکتریکی به ارتعاشات مکانیکی دقیق و مهندسیشده، وظایفی را در صنعت ممکن میسازد که بدون آن، کارایی، سرعت و کیفیت به شدت کاهش مییابد.
ویبره بدنه که به آن الکتروویبره نیز گفته میشود، در واقع یک الکتروموتور آسنکرون است که با نصب وزنههای خارج از مرکز (لنگ) بر روی دو انتهای شفت تقویتشده خود، نیروی گریز از مرکز تولید میکند. این لرزش هدفمند سپس به سازهای که موتور روی آن نصب شده، منتقل میشود. نتیجه، ارتعاشی کنترلشده است که میتواند مواد را جابجا کند، متراکم سازد، سرند کرده، دستهبندی نماید یا از چسبیدن آنها به دیوارهها جلوگیری کند. در کالای صنعتی محمودی (RMG Sanat)، ما به عنوان شریک فنی و متخصص شما، با ارائه طیف کاملی از موتورهای ویبره تکفاز و سهفاز از برترین برندهای جهانی و ارائه مشاوره تخصصی، به صنایع کمک میکنیم تا پتانسیل واقعی فرآیندهای خود را شکوفا سازند.
کالبدشکافی موتور ویبره: مهندسی پیشرفته در پس هر لرزش
برای درک قدرت و دوام یک ویبره بدنه، باید به اجزای درونی آن نگاهی دقیق انداخت. این دستگاهها برای کار در سختترین شرایط صنعتی—از گرد و غبار خورنده معادن و کارخانههای سیمان تا رطوبت و نیازهای بهداشتی صنایع غذایی—طراحی و ساخته شدهاند. هر جزء از آنها، حاصل دههها تحقیق و توسعه مهندسی است.
اجزای کلیدی یک الکتروویبره صنعتی
- بدنه (Housing): یک زره مستحکم که معمولاً از جنس چدن داکتیل (نشکن) یا آلیاژ آلومینیوم تقویتشده ساخته میشود. این بدنه باید در برابر ضربات سنگین، خوردگی و ارتعاشات مداوم، حداکثر مقاومت را داشته باشد. طراحی پرهدار (Fin Design) آن به دفع موثر حرارت و خنککاری موتور در کارکردهای دائم کمک شایانی میکند.
- استاتور و روتور (Stator & Rotor): قلب الکتریکی موتور که با ایجاد میدان مغناطیسی دوار، نیروی چرخشی را تولید میکند. سیمپیچهای آن با کلاسهای عایقی بالا (معمولاً F یا H) در برابر حرارت مقاوم شدهاند تا طول عمر دستگاه حتی در محیطهای گرم و کارکردهای سنگین تضمین شود.
- شفت (Shaft): محوری از فولاد آلیاژی با استحکام کششی بسیار بالا که قطری به مراتب بزرگتر از الکتروموتورهای استاندارد با توان مشابه دارد. این شفت وظیفه تحمل بارهای شعاعی بسیار سنگین ناشی از وزنههای گریز از مرکز را بر عهده دارد.
- وزنههای گریز از مرکز (Eccentric Weights): کلیدیترین بخش تولیدکننده ارتعاش. این وزنهها که در دو طرف شفت نصب شدهاند، قابلیت تنظیم زاویه نسبت به یکدیگر را دارند. این ویژگی حیاتی به کاربر اجازه میدهد شدت نیروی ارتعاش (ضربه) را از صفر تا صد درصد ظرفیت نامی موتور، با دقت فوقالعادهای کنترل کند.
- بلبرینگها (Bearings): بلبرینگهای تقویتشده و مخصوص کار سنگین (اغلب رولبرینگهای استوانهای) که به طور ویژه برای تحمل بارهای شعاعی بسیار بالا و ارتعاشات مداوم طراحی شدهاند. کیفیت این قطعات مستقیماً بر طول عمر و فواصل زمانی سرویس موتور ویبره تأثیرگذار است.
- درپوش محافظ وزنهها: این درپوشها که از فولاد ضد زنگ، چدن یا پلیمرهای مهندسی مقاوم ساخته شدهاند، از وزنهها در برابر نفوذ گرد و غبار، رطوبت و ضربات خارجی محافظت کرده و ایمنی اپراتور را در محیط کار تأمین میکنند.
راهنمای جامع انتخاب موتور ویبره مناسب: فراتر از توان و قیمت
انتخاب یک ویبره بدنه مناسب، یک تصمیم مهندسی دقیق است که مستقیماً بر بازدهی، ایمنی و طول عمر کل سیستم شما تأثیر میگذارد. این انتخاب صرفاً بر اساس قیمت یا توان (KW) صورت نمیگیرد و نیازمند بررسی پارامترهای فنی متعددی است. کارشناسان فنی در RMG Sanat آماده ارائه مشاوره دقیق و انجام محاسبات مهندسی برای پروژه شما هستند.
گام اول: محاسبه نیروی گریز از مرکز (Centrifugal Force)
مهمترین پارامتر در انتخاب، نیروی گریز از مرکز یا نیروی ضربه است که با واحد کیلوگرم-نیرو (Kgf) یا نیوتن (N) سنجیده میشود. این نیرو باید متناسب با وزن کل سازهای باشد که قرار است مرتعش شود (شامل وزن خود سازه + حداکثر وزن مواد داخل آن). یک قانون سرانگشتی پرکاربرد میگوید که نیروی ضربه تولیدی توسط موتور ویبره باید بین ۲ تا ۵ برابر وزن کل مجموعه باشد. نیروی کمتر از حد، ارتعاش مؤثری ایجاد نمیکند و فرآیند را ناقص میگذارد. از طرف دیگر، نیروی بیش از حد، باعث ایجاد تنشهای مخرب، ترک و شکستگی سازه و خرابی زودهنگام خود موتور و بلبرینگهای آن میشود. برای کاربردهای حساس، محاسبات دقیقتری نیاز است که تیم ما میتواند برای شما انجام دهد.
گام دوم: تعیین سرعت، فرکانس و دامنه ارتعاش
سرعت چرخش موتور (RPM)، فرکانس (Hz) و دامنه ارتعاش (Amplitude) را مشخص میکند. این سه پارامتر در هم تنیدهاند و هر سرعت برای کاربردهای خاصی بهینه شده است:
- ۳۰۰۰ دور (۲ پل): فرکانس بالا (۵۰Hz) با دامنه ارتعاش کوتاه. این لرزشهای ریز و سریع برای سیالسازی (Fluidizing) مواد پودری ریزدانه (مانند آرد یا سیمان)، حبابزدایی از بتن مایع و رزینها، و تخلیه موادی که چسبندگی کمی دارند، ایدهآل است.
- ۱۵۰۰ دور (۴ پل): فرکانس و دامنه متوسط. این سرعت، پرکاربردترین و همهکارهترین نوع برای طیف وسیعی از مصارف مانند سرند کردن، جداسازی، انتقال مواد روی فیدرها، و تخلیه هاپرها و سیلوها به شمار میرود.
- ۱۰۰۰ دور (۶ پل): فرکانس پایین با دامنه ارتعاش بلند. این ارتعاش قدرتمند برای مواد درشت، سنگین، مرطوب و چسبنده (مانند شن و ماسه مرطوب، مواد معدنی کلوخهشونده یا خوراک دام) و میزهای ویبره سنگین جهت تراکم بالا استفاده میشود.
- ۷۵۰ دور (۸ پل): فرکانس بسیار پایین با دامنه بسیار بلند. این مدلها برای کاربردهای بسیار خاص مانند تکان دادن قالبهای بزرگ ریختهگری (Shakeout) و جابجایی مواد بسیار سنگین و حجیم به کار میروند.
گام سوم: پارامترهای فنی حیاتی دیگر
- ولتاژ و نوع فاز: موتورهای تکفاز برای کاربردهای سبک، قابل حمل، کارگاهی و یا مکانهایی که دسترسی به برق سه فاز وجود ندارد، مناسباند. اما برای تمام کاربردهای صنعتی سنگین و دائمکار، مدلهای سهفاز به دلیل قدرت بیشتر، دوام بالاتر، راندمان بهتر و استهلاک کمتر، انتخاب استاندارد و قطعی هستند.
- درجه حفاظت (IP Rating): این کد دو رقمی، مقاومت بدنه در برابر نفوذ اجسام خارجی و مایعات را نشان میدهد. IP66، که یک استاندارد رایج برای موتورهای ویبره باکیفیت است، به معنای حفاظت کامل در برابر نفوذ گرد و غبار (رقم اول: ۶) و مقاومت در برابر پاشش آب پرفشار از هر جهت (رقم دوم: ۶) میباشد. این ویژگی برای محیطهای صنعتی مرطوب و پرگرد و غبار حیاتی است.
- کلاس عایقی (Insulation Class): کلاس عایقی سیمپیچ (معمولاً F یا H) نشاندهنده حداکثر دمای کاری مجاز برای موتور است. کلاس F (تا ۱۵۵ درجه سانتیگراد) استاندارد صنعتی خوبی است، اما کلاس H (تا ۱۸۰ درجه سانتیگراد) طول عمر بسیار بالاتری را در شرایط سخت و محیطهای گرم تضمین میکند.
- نوع نصب (Mounting): ویبرههای بدنه عمدتاً به صورت پایهدار (Foot-Mounted) عرضه میشوند که بر روی یک سطح صاف و مقاوم نصب میگردند. در برخی کاربردهای خاص، مدلهای فلنجدار (Flange-Mounted) نیز برای نصب بر روی سطوح دایرهای یا دیوارهها استفاده میشوند.
انواع موتور ویبره صنعتی و برندهای معتبر در بازار ایران
ویبراتورها بر اساس منبع تغذیه، نوع کاربری و برند سازنده به دستههای مختلفی تقسیم میشوند که هرکدام مزایا و کاربردهای خاص خود را دارند.
دستهبندی بر اساس منبع تغذیه
- موتور ویبره برقی (الکتریکی): رایجترین نوع در صنعت که در دو مدل تکفاز و سهفاز عرضه میشود. کنترلپذیری بالا، راندمان عالی، قابلیت تنظیم دقیق نیرو و نصب آسان از مزایای اصلی آنهاست. این موتورها انتخاب اول برای سرندها، هاپرها، میزهای ویبره و خطوط انتقال مواد هستند.
- موتور ویبره پنوماتیک (بادی): این ویبراتورها با نیروی هوای فشرده کار میکنند. به دلیل عدم وجود قطعات الکتریکی و خطر جرقه، بهترین و ایمنترین گزینه برای محیطهای قابل انفجار (ATEX) مانند صنایع پتروشیمی، معادن زغال سنگ، انبارهای مواد شیمیایی و رنگسازی هستند.
برندهای شاخص در بازار ایران
انتخاب برند مناسب، سرمایهگذاری در کیفیت، دوام و آرامش خاطر است. در بازار ایران، برندهای معتبری از سطوح مختلف کیفی و قیمتی حضور دارند:
- برندهای پرمیوم اروپایی: نامهایی مانند OLI (ایتالیا)، Italvibras (ایتالیا) و OMB (ایتالیا) به کیفیت ساخت بینظیر، دوام افسانهای و مهندسی دقیق مشهور هستند. این برندها انتخاب اول پروژههای حساس، خطوط تولید ۲۴ ساعته و کاربردهای سنگین صنعتی به شمار میروند.
- برندهای باکیفیت ترک: برندهایی نظیر KEM-P و ODE تعادل بسیار خوبی بین کیفیت ساخت قابل اعتماد اروپایی و قیمت رقابتی برقرار کردهاند و گزینههای بسیار محبوبی در اکثر صنایع ایران هستند.
- برندهای اقتصادی معتبر: برخی موتورهای ویبره چینی درجه یک نیز در بازار موجودند که تحت لیسانس یا با استانداردهای کیفی بالا تولید شدهاند و برای کاربردهای سبکتر و پروژههای با بودجه محدود، راهحلهای کارآمد و قابل اعتمادی ارائه میدهند.
کالای صنعتی محمودی (RMG Sanat) با ارائه مشاوره بیطرفانه و فنی، به شما کمک میکند تا بهترین برند را متناسب با نیاز فنی، شرایط کاری و بودجه پروژه خود انتخاب نمایید.
کاربردهای شگفتانگیز ویبره بدنه در صنایع مختلف
قدرت تطبیقپذیری موتور ویبره باعث شده تا در طیف وسیعی از صنایع نقشی کلیدی و گاهی غیرقابل جایگزین ایفا کند:
- صنعت ساختمان و بتن: برای تراکم و حذف حبابهای هوا از بتن در قالبها (بتن پیشساخته، سگمنت تونل)، میزهای ویبره و افزایش چشمگیر استحکام و نمای اکسپوز قطعات بتنی.
- صنایع معدنی و شیمیایی: جلوگیری از گرفتگی و کلوخه شدن مواد در سیلوها، هاپرها و لولهها، و کمک به تخلیه کامل و روان مواد پودری و گرانولی (سیمان، گچ، پودرهای شیمیایی).
- صنایع غذایی و دارویی: برای سورتینگ و جداسازی محصولات، انتقال پودرها (آرد، شکر، ادویهجات)، فشردهسازی مواد در بستهبندی برای کاهش حجم و جلوگیری از تهنشین شدن ترکیبات در مخازن.
- کشاورزی: در دستگاههای بوجاری برای جداسازی دانهها از ضایعات، و در خطوط انتقال و بستهبندی غلات، حبوبات و دانههای روغنی.
- صنعت ریختهگری: برای جدا کردن قطعه ریختهگری شده از قالب ماسهای (Shakeout) و همچنین فشردهسازی ماسه در فرآیند قالبگیری.
- صنعت بازیافت: در سرندهای بزرگ و فیدرهای ارتعاشی برای تفکیک زبالهها و مواد مختلف (مانند پلاستیک، شیشه، فلز) بر اساس اندازه و وزن.
دستورالعمل کامل نصب و راهاندازی: تضمین کارایی و طول عمر
نصب صحیح و اصولی، کلید دستیابی به حداکثر کارایی، طول عمر موتور و ایمنی سیستم است. کوچکترین سهلانگاری در این مرحله میتواند منجر به خسارات جدی به تجهیزات و سازه شما شود.

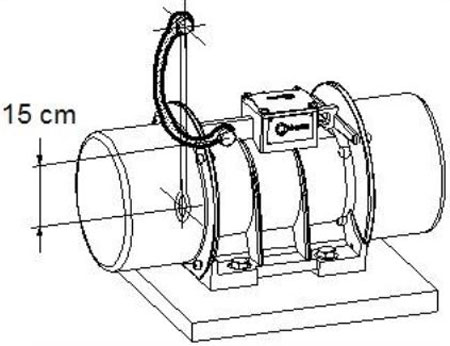

آمادهسازی و نصب مکانیکی

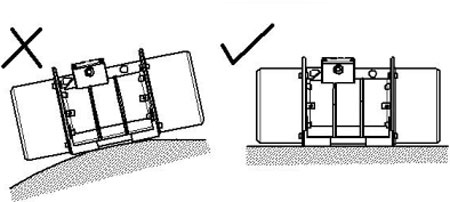

- سطح نصب: سطحی که موتور روی آن نصب میشود باید کاملاً صاف، تمیز، ضخیم و از نظر سازهای مقاوم باشد. هرگونه ناهمواری، رنگ یا آلودگی مانع انتقال صحیح ارتعاش شده و باعث تمرکز تنش و شکستگی پیچها یا پایه موتور میشود.
- پیچ و واشر استاندارد: حتماً از پیچهای فولادی با کلاس کیفی بالا (حداقل 8.8 یا ترجیحاً 10.9) به همراه واشر تخت و واشر فنری یا واشرهای قفلشونده مخصوص استفاده کنید.
- استفاده از ترکمتر: پیچها را باید به صورت ضربدری و در چند مرحله با استفاده از ترکمتر (Torque Wrench) تا گشتاور توصیهشده توسط سازنده سفت کنید. سفت کردن بیش از حد یا کمتر از حد، هر دو خطرناک و مخرب است.
- آچارکشی مجدد (مرحله حیاتی): پس از ۱۵ تا ۲۰ دقیقه کار اولیه، موتور را خاموش کرده و مجدداً تمام پیچها را با ترکمتر چک کنید. این عمل را ۲ تا ۳ ساعت بعد و سپس به صورت دورهای (مثلاً هفتگی در ماه اول) تکرار نمایید تا از شل نشدن پیچها در اثر ارتعاش مطمئن شوید.
نصب جفتی برای ایجاد حرکت خطی
در کاربردهایی مانند سرندهای خطی، فیدرها و نوار نقالههای ارتعاشی که نیاز به حرکت رفت و برگشتی (خطی) است، از دو موتور ویبره هماندازه و همسرعت استفاده میشود. این دو موتور باید به صورت موازی نصب شده و در جهت معکوس یکدیگر بچرخند. این کار باعث خنثی شدن نیروهای جانبی و جمع شدن نیروهای عمودی شده و حرکت خطی مورد نظر را ایجاد میکند. برای معکوس کردن جهت چرخش یک موتور سهفاز، کافی است جای دو فاز از سه فاز ورودی را با یکدیگر تعویض کنید.
نگهداری هوشمند و عیبیابی برای حداکثر طول عمر
نگهداری منظم و پیشگیرانه، هزینه تعمیرات سنگین را کاهش داده و از توقفهای ناگهانی و پرهزینه خط تولید جلوگیری میکند.
برنامه نگهداری پیشگیرانه (PM)
- روزانه/هفتگی: بررسی چشمی موتور برای هرگونه صدای غیرعادی (جیغ، ضربه)، لرزش بیش از حد یا افزایش دما. همچنین، تمام پیچهای نصب و درپوشها را از نظر سفتی بررسی کنید.

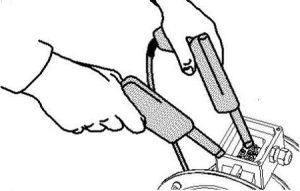

- ماهانه: کابل برق را برای هرگونه ساییدگی، ترک یا آسیب بازرسی نمایید. اتصالات داخل جعبه ترمینال را از نظر محکمی و عدم وجود اکسیداسیون چک کنید.
- هر ۶ ماه (یا طبق دستورالعمل سازنده): گریسکاری مجدد بلبرینگها با گریس پایه لیتیوم دما بالا و مخصوص دور بالا انجام شود. گریسکاری بیش از حد به اندازه گریس کم، مضر است و باعث افزایش دما و خرابی زودهنگام بلبرینگ میشود. به مقدار توصیه شده در کاتالوگ دستگاه توجه کنید.
- سالیانه: مقاومت عایقی سیمپیچها را با میگر اندازهگیری کنید. جریان مصرفی موتور را حین کار با آمپرمتر انبری چک کرده و با جریان نامی روی پلاک مقایسه نمایید.
راهنمای عیبیابی سریع
- موتور روشن نمیشود: قطعی برق، مشکل در اتصالات تابلو برق، خرابی کلید یا کنتاکتور را بررسی کنید. فیوز یا محافظ حرارتی ممکن است عمل کرده باشد.
- موتور صدای غیرعادی (جیغ یا ضربه) میدهد: بلبرینگها فرسوده یا خشک شدهاند و نیاز به تعویض یا گریسکاری دارند. پیچهای نصب یا وزنهها ممکن است شل شده باشند.
- بدنه موتور بیش از حد داغ میشود: ولتاژ ورودی نامناسب، اضافهبار (تنظیم نیروی ضربه بیش از حد)، تهویه نامناسب اطراف موتور، یا خرابی بلبرینگ علت آن است.
- لرزش ضعیف یا نامنظم است: تنظیم نبودن زاویه وزنهها، شل بودن پیچهای نصب، یا نصب روی سطح غیرمستحکم را بررسی کنید. در حالت جفتی، از چرخش دو موتور در جهت معکوس یکدیگر اطمینان حاصل کنید.
چرا برای خرید و مشاوره ویبره بدنه، RMG Sanat انتخاب اول شماست؟
انتخاب و خرید موتور ویبره یک سرمایهگذاری فنی است که نیازمند دانش عمیق و تجربه عملی است. در کالای صنعتی محمودی (RMG Sanat)، ما تنها یک فروشنده تجهیزات نیستیم، بلکه مشاور و شریک فنی شما در تمام مراحل پروژه، از طراحی و محاسبه تا نصب و راهاندازی هستیم. تیم کارشناسان ما با درک عمیق از نیازهای صنایع گوناگون، به شما کمک میکنند تا بهترین و کارآمدترین ویبره بدنه را متناسب با کاربرد، بودجه و شرایط کاری خود انتخاب کنید. ما مجموعهای کامل از برندهای معتبر اروپایی و آسیایی را با ضمانت اصالت کالا، قیمت رقابتی و خدمات پس از فروش مطمئن ارائه میدهیم. برای دریافت مشاوره فنی رایگان، محاسبات دقیق مهندسی و استعلام قیمت، همین امروز با ما تماس بگیرید.
پرسشهای متداول (FAQ)
- چگونه نیروی ویبره مورد نیاز را به طور دقیق محاسبه کنیم؟
یک روش ساده، در نظر گرفتن مجموع وزن دستگاه و مواد و ضرب آن در یک ضریب (معمولاً ۲ تا ۵) است. اما برای محاسبات دقیق مهندسی که پارامترهایی مانند فرکانس طبیعی سازه را نیز در نظر میگیرد، مشاوره با کارشناسان RMG Sanat اکیداً توصیه میشود. - آیا میتوان شدت لرزش موتور ویبره را کنترل کرد؟
بله، دو راه اصلی وجود دارد. راه اول، تنظیم مکانیکی زاویه وزنههای لنگ است که نیروی گریز از مرکز را از ۰ تا ۱۰۰ درصد تغییر میدهد. راه دوم و پیشرفتهتر، استفاده از اینورتر (کنترل دور) است که با تغییر فرکانس برق ورودی، سرعت موتور و در نتیجه فرکانس و شدت ارتعاش را به صورت الکترونیکی و در حین کار تغییر میدهد. - تفاوت اصلی بین موتور ویبره ۱۵۰۰ دور و ۳۰۰۰ دور چیست؟
موتور ۳۰۰۰ دور ارتعاشات سریع با دامنه کوتاه (لرزش ریز) ایجاد میکند که برای مواد پودری و حبابزدایی مناسب است. در حالی که موتور ۱۵۰۰ دور ارتعاشاتی کندتر با دامنه بلندتر (لرزش درشت) دارد که برای انتقال و سرند کردن مواد دانهبندی شده ایدهآل است. - در چه شرایطی باید از دو موتور ویبره به صورت همزمان استفاده کرد؟
برای ایجاد حرکت خطی و مستقیم (مانند سرندهای مستطیلی، فیدرها و میزهای تراکم خطی)، دو موتور ویبره باید به صورت موازی و با جهت گردش معکوس یکدیگر نصب شوند. - آیا میتوان از الکتروموتور معمولی به جای موتور ویبره استفاده کرد؟
خیر، به هیچ وجه. موتورهای ویبره دارای شفت، بدنه و بلبرینگهای بسیار تقویتشده برای تحمل بارهای شعاعی شدید هستند. استفاده از موتور معمولی در این کاربرد منجر به شکستگی سریع شفت و تخریب کامل موتور خواهد شد.
