الکتروموتور تک فاز چیست؟ راهنمای جامع انتخاب، نصب و عیب‌یابی (آپدیت ۱۴۰۳)

در قلب تپنده صنعت مدرن، کارگاه‌های پرجنب‌وجوش و حتی در آرامش خانه‌های ما، قهرمانان بی‌ادعایی وجود دارند که چرخ‌های تولید، آسایش و پیشرفت را به حرکت درمی‌آورند. الکتروموتور تک فاز یکی از کلیدی‌ترین و پرکاربردترین این قهرمانان است. هر کجا که دسترسی به برق سه‌فاز صنعتی محدود، پرهزینه یا غیرممکن باشد، این موتورهای کارآمد و تطبیق‌پذیر با اتصال به یک پریز برق استاندارد شهری (۲۲۰ ولت)، انرژی الکتریکی را به نیروی مکانیکی قدرتمند و قابل استفاده تبدیل می‌کنند. از تجهیزات حیاتی کارگاه‌ها مانند کمپرسورهای هوا و ماشین‌آلات نجاری گرفته تا لوازم خانگی ضروری مانند پمپ‌های آب، ردپای الکتروموتور تک فاز به وضوح دیده می‌شود.

این مقاله از وب‌سایت کالای صنعتی محمودی (RMG Sanat)، یک راهنمای جامع و تخصصی برای شناخت کامل، انتخاب هوشمندانه، نصب اصولی و بهره‌برداری بهینه از الکتروموتورهای تک فاز است. ما به عنوان متخصصان حوزه تجهیزات انتقال قدرت، شما را به سفری عمیق در دنیای این موتورها می‌بریم و کمک می‌کنیم تا با دیدی مهندسی و اطلاعاتی دقیق، بهترین و کارآمدترین گزینه را برای نیاز صنعتی یا کارگاهی خود انتخاب کنید.

چرا الکتروموتور تک فاز به مکانیزم راه‌انداز نیاز دارد؟ (یک چالش بنیادی)

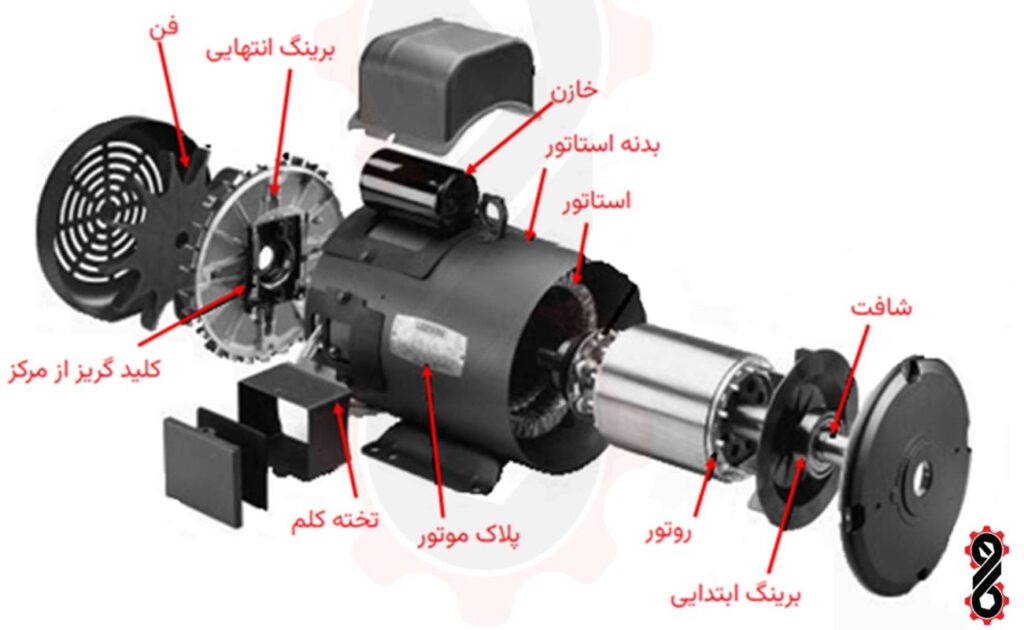

برای درک تفاوت‌های کلیدی میان انواع موتورهای تک فاز، ابتدا باید با یک چالش اساسی در طراحی آن‌ها آشنا شویم. یک الکتروموتور از دو بخش اصلی تشکیل شده است: استاتور (Stator) یا بخش ثابت که سیم‌پیچ‌ها روی آن قرار دارند و روتور (Rotor) یا بخش متحرک که می‌چرخد.

هنگامی که جریان متناوب (AC) تک فاز به سیم‌پیچ اصلی استاتور اعمال می‌شود، یک میدان مغناطیسی نوسانی یا پالسی ایجاد می‌کند. این میدان، برخلاف میدان مغناطیسی دوار و قدرتمند در موتورهای سه‌فاز، نمی‌تواند گشتاور اولیه لازم برای چرخاندن روتور را ایجاد کند. به زبان ساده، میدان مغناطیسی فقط روتور را به جلو و عقب می‌کشد و روتور نمی‌داند باید به کدام سمت بچرخد و در نتیجه فقط در جای خود می‌لرزد. به همین دلیل، تمام الکتروموتورهای تک فاز القایی برای شروع به کار، نیازمند یک مکانیزم راه‌اندازی کمکی هستند تا این بن‌بست را شکسته و چرخش اولیه را در جهت صحیح آغاز کنند. تفاوت اصلی و تعیین‌کننده بین انواع موتورهای تک فاز، دقیقاً در همین مکانیزم راه‌اندازی نهفته است.

مقایسه جامع: الکتروموتور تک فاز در مقابل سه فاز

انتخاب بین یک موتور تک فاز و سه فاز، تصمیمی استراتژیک است که بر کارایی، هزینه و زیرساخت پروژه شما تأثیر مستقیم دارد. درک تفاوت‌های بنیادین آن‌ها، اولین گام برای یک سرمایه‌گذاری هوشمندانه است:

• منبع تغذیه: این اصلی‌ترین تفاوت است. موتور تک فاز با برق ۲۲۰ ولت شهری (یک فاز و یک نول) کار می‌کند، در حالی که موتور سه فاز به برق صنعتی ۳۸۰ ولت (سه فاز) نیاز دارد که در همه جا در دسترس نیست.
• گشتاور و راه‌اندازی: موتورهای سه فاز به دلیل ماهیت میدان مغناطیسی دوار، خود-راه‌انداز (Self-Starting) هستند و گشتاور راه‌اندازی بسیار بالا و یکنواختی دارند. موتورهای تک فاز گشتاور راه‌اندازی کمتری داشته و برای تولید آن به سیم‌پیچ کمکی و اغلب خازن نیازمندند.
• راندمان و توان خروجی: به طور کلی، برای توان‌های یکسان، موتورهای سه فاز راندمان بالاتر، ضریب قدرت بهتر و ابعاد کوچک‌تری دارند. آن‌ها برای کاربردهای سنگین صنعتی (معمولاً بالای ۳ کیلووات) گزینه‌ای بی‌رقیب هستند.
• ساختار و هزینه: الکتروموتورهای تک فاز به دلیل ساختار ساده‌تر، هزینه اولیه و نگهداری کمتری دارند. اما وجود قطعاتی مانند خازن و کلید گریز از مرکز، نقاط بالقوه خرابی را اضافه می‌کند. موتورهای سه فاز ساختار مستحکم‌تری دارند اما برای کنترل دور به اینورترهای گران‌تری نیاز دارند.
• کاربرد اصلی: الکتروموتور تک فاز برای مصارف خانگی، تجاری، کارگاهی و صنعتی سبک تا متوسط ایده‌آل است. موتور سه فاز انتخاب اول برای ماشین‌آلات سنگین صنعتی، پمپ‌های بزرگ، خطوط تولید پیوسته و هر کاربردی است که نیاز به قدرت و پایداری بالا دارد.

انواع الکتروموتور تک فاز: از ساده‌ترین تا قدرتمندترین

حال که با اصول اولیه آشنا شدیم، بیایید سفری عمیق‌تر به دنیای متنوع الکتروموتورهای تک فاز داشته باشیم و ویژگی‌ها، مزایا و معایب هر کدام را به دقت بررسی کنیم.

۱. الکتروموتور تک فاز با استارت خازنی (Capacitor-Start)

این مدل، اسب کاری صنعت تک فاز و یکی از پرکاربردترین انواع آن است. برای ایجاد گشتاور راه‌اندازی بالا، از یک خازن با ظرفیت بالا (خازن استارت) به صورت سری با سیم‌پیچ کمکی استفاده می‌کند. این خازن با ایجاد اختلاف فاز مؤثر بین جریان دو سیم‌پیچ، میدانی شبیه به میدان دوار ایجاد کرده و به موتور کمک می‌کند تا بارهای سنگین را به حرکت درآورد. پس از رسیدن سرعت موتور به حدود ۷۵٪ سرعت نامی، یک کلید گریز از مرکز (کلاچ) به طور خودکار خازن و سیم‌پیچ کمکی را از مدار خارج می‌کند تا از آسیب دیدن آن‌ها جلوگیری شود.

• مزایا: گشتاور راه‌اندازی بسیار بالا (۲۰۰ تا ۴۰۰ درصد گشتاور نامی)، ایده‌آل برای راه‌اندازی بارهای سخت.
• معایب: وجود کلید گریز از مرکز که یک قطعه مصرفی است و ممکن است نیاز به تعمیر پیدا کند.
• کاربردهای اصلی: کمپرسورهای تسمه‌ای، بالابرها، میکسر بتن، ماشین‌آلات نجاری، نوار نقاله‌های شیب‌دار و پمپ‌هایی که زیر بار روشن می‌شوند.

۲. الکتروموتور تک فاز با خازن دائم کار (Permanent Split Capacitor – PSC)

در این نوع موتور، یک خازن با ظرفیت پایین‌تر (خازن دائم) به طور پیوسته در مدار سیم‌پیچ کمکی باقی می‌ماند. این طراحی هوشمندانه باعث حذف کامل کلید گریز از مرکز شده و در نتیجه ساختاری ساده‌تر، قابل اعتمادتر و عملکردی نرم‌تر و بی‌صداتر را به ارمغان می‌آورد. این موتورها گشتاور راه‌اندازی کمتری نسبت به مدل استارت خازنی دارند، اما در حین کار راندمان و ضریب قدرت بهتری ارائه می‌دهند.

• مزایا: ساختار ساده و قابل اعتماد (بدون کلاچ)، عملکرد روان و بی‌صدا، راندمان بالا در حین کار، قابلیت کنترل سرعت با تغییر ولتاژ.
• معایب: گشتاور راه‌اندازی پایین، مناسب برای بارهایی که به نرمی راه‌اندازی می‌شوند.
• کاربردهای اصلی: انواع فن، سیستم‌های تهویه مطبوع (HVAC)، پمپ‌های سیرکولاتور، دمنده‌ها (Blowers) و درب‌های اتوماتیک.

۳. الکتروموتور دو خازنی یا کلاچ‌دار (Capacitor-Start, Capacitor-Run)

این مدل، پیشرفته‌ترین و کارآمدترین نوع الکتروموتور تک فاز است که مزایای دو مدل قبلی را هوشمندانه با هم ترکیب می‌کند. این موتور دارای دو خازن است: یک خازن استارت با ظرفیت بالا برای گشتاور راه‌اندازی فوق‌العاده، و یک خازن دائم کار با ظرفیت پایین برای بهینه‌سازی راندمان و کاهش جریان مصرفی. مشابه مدل استارت خازنی، کلید گریز از مرکز پس از راه‌اندازی، فقط خازن استارت را از مدار خارج می‌کند و خازن دائم در مدار باقی می‌ماند.

• مزایا: بالاترین گشتاور راه‌اندازی، راندمان عالی در حین کار، عملکرد نرم و ضریب قدرت بالا.
• معایب: قیمت بالاتر و پیچیدگی بیشتر به دلیل وجود دو خازن و کلید گریز از مرکز.
• کاربردهای اصلی: ماشین‌آلات صنعتی سنگین تک فاز، کمپرسورهای فشار بالا، پمپ‌های شناور، و هر کاربردی که به بهترین عملکرد در تمام مراحل نیاز دارد.

۴. الکتروموتور با قطب سایه‌دار (Shaded-Pole)

این موتور ساده‌ترین، ارزان‌ترین و کم‌بازده‌ترین نوع موتور تک فاز است. در این مدل، هیچ سیم‌پیچ کمکی، خازن یا کلیدی وجود ندارد. فرآیند راه‌اندازی از طریق یک حلقه مسی کوچک (حلقه اتصال کوتاه) که بخشی از هر قطب استاتور را احاطه کرده، انجام می‌شود. این حلقه باعث ایجاد یک تأخیر جزئی در میدان مغناطیسی و ایجاد یک میدان دوار بسیار ضعیف برای راه‌اندازی روتور می‌شود.

• مزایا: ساختار فوق‌العاده ساده و ارزان، طول عمر بسیار بالا به دلیل عدم وجود قطعات متحرک راه‌انداز.
• معایب: گشتاور راه‌اندازی بسیار ناچیز، راندمان بسیار پایین (اغلب زیر ۳۰٪).
• کاربردهای اصلی: فقط برای کاربردهای بسیار سبک و توان پایین مانند فن‌های کوچک، پمپ‌های تخلیه و برخی لوازم خانگی که نیاز به گشتاور ندارند.

راهنمای گام به گام انتخاب الکتروموتور تک فاز ایده‌آل

انتخاب موتور مناسب فراتر از تعیین نوع آن است. برای تضمین عملکرد بهینه، طول عمر بالا و جلوگیری از هزینه‌های اضافی، باید پارامترهای فنی زیر را با دقت و نگاهی مهندسی در نظر بگیرید:

۱. تحلیل بار: توان (اسب بخار یا کیلووات) و گشتاور

اولین و مهم‌ترین قدم، شناخت دقیق بار مکانیکی دستگاه شماست. توان موتور باید کاملاً متناسب با نیاز بار باشد. انتخاب موتوری با توان کمتر از حد نیاز (Under-powering) باعث داغ شدن و سوختن آن می‌شود. از طرف دیگر، انتخاب موتوری بسیار قوی‌تر از نیاز (Oversizing)، علاوه بر هزینه اولیه بالاتر، منجر به کارکردن موتور در ناحیه راندمان پایین و اتلاف شدید انرژی خواهد شد.

۲. سرعت خروجی و تعداد قطب (RPM)

سرعت نامی یک موتور AC به فرکانس برق (در ایران ۵۰ هرتز) و تعداد قطب‌های مغناطیسی آن بستگی دارد. سرعت‌های استاندارد سنکرون عبارتند از:

• ۲ قطب: ۳۰۰۰ دور در دقیقه
• ۴ قطب: ۱۵۰۰ دور در دقیقه (رایج‌ترین)
• ۶ قطب: ۱۰۰۰ دور در دقیقه

به یاد داشته باشید که این سرعت‌ها در حالت بی‌باری هستند و تحت بار کامل، به دلیل پدیده‌ای به نام لغزش (Slip)، سرعت واقعی روتور اندکی کمتر خواهد بود (مثلاً ۱۴۵۰ RPM برای یک موتور ۴ قطب).

۳. جنس پوسته: آلومینیوم یا چدن؟

پوسته موتور نقش حیاتی در حفاظت از اجزای داخلی و دفع حرارت دارد.

• پوسته آلومینیومی: سبک‌تر، دارای تبادل حرارتی بسیار خوب (سریع‌تر خنک می‌شود) و مقاوم در برابر زنگ‌زدگی است. این گزینه برای اکثر کاربردهای عمومی و استاندارد ایده‌آل است.
• پوسته چدنی: مقاومت مکانیکی و استحکام بسیار بالاتری در برابر ضربه، ارتعاش و تنش‌های محیطی دارد. این پوسته برای محیط‌های کاری سخت، مرطوب و مستعد ضربه، انتخاب برتر است.

۴. فریم سایز و نحوه نصب (Mounting)

فریم سایز یک استاندارد جهانی (IEC) است که ابعاد فیزیکی موتور مانند فاصله سوراخ پایه‌ها، قطر شفت و ارتفاع مرکز شفت از زمین را مشخص می‌کند. تطابق فریم سایز هنگام تعویض موتور، فرآیند نصب را ساده می‌کند. همچنین نحوه نصب (پایه‌دار B3، فلنج‌دار B5 یا ترکیبی B35) باید با شاسی دستگاه شما سازگار باشد.

۵. درجه حفاظت (IP Rating)

کد IP (Ingress Protection) میزان مقاومت پوسته موتور در برابر نفوذ اجسام جامد (گرد و غبار) و مایعات (آب) را نشان می‌دهد. برای مثال، IP55 (استاندارد رایج صنعتی) در برابر نفوذ گرد و غبار محافظت شده و در مقابل پاشش آب مقاوم است. انتخاب IP مناسب با توجه به شرایط محیطی برای طول عمر موتور حیاتی است.

پلاک خوانی الکتروموتور: رمزگشایی از اطلاعات کلیدی

پلاک مشخصات موتور، شناسنامه فنی آن است. درک اطلاعات روی آن برای انتخاب و استفاده صحیح ضروری است:

• V (Voltage): ولتاژ کاری موتور (مثلاً 220V).
• A (Amps): جریان مصرفی در بار کامل. برای انتخاب کابل و تجهیزات حفاظتی مهم است.
• kW/HP: توان خروجی موتور به کیلووات یا اسب بخار.
• RPM: سرعت نامی موتور تحت بار کامل.
• Hz: فرکانس کاری موتور (در ایران 50Hz).
• IP (IP Rating): درجه حفاظت بدنه که قبلاً توضیح داده شد.
• Frame: فریم سایز موتور بر اساس استاندارد IEC.
• S.F (Service Factor): ضریب سرویس. عددی مانند 1.15 به این معناست که موتور می‌تواند تا ۱۵٪ بار اضافی را برای مدت کوتاهی تحمل کند.

چگونه کارایی انرژی در الکتروموتورهای تک فاز را افزایش دهیم؟

افزایش بهره‌وری انرژی هزینه‌های برق شما را کاهش داده و به کاهش استهلاک تجهیزات کمک می‌کند:

1. انتخاب دقیق اندازه موتور: از انتخاب موتور بزرگتر از حد نیاز (Oversizing) به شدت خودداری کنید. یک موتور با اندازه مناسب در نقطه اوج راندمان خود کار می‌کند.
2. استفاده از اینورتر (کنترل دور): برای کاربردهایی با سرعت متغیر (فن، پمپ، نوار نقاله)، استفاده از اینورتر یا درایو فرکانس متغیر (VFD) بهترین راهکار است. اینورتر با تنظیم دقیق سرعت متناسب با نیاز بار، می‌تواند تا ۶۰٪ در مصرف انرژی صرفه‌جویی کند و قابلیت سافت استارت را فراهم آورد.
3. نگهداری منظم و پیشگیرانه: اطمینان از تهویه مناسب، تمیز نگه داشتن بدنه موتور برای دفع بهتر حرارت، و بازرسی و روانکاری به موقع بلبرینگ‌ها، به حفظ راندمان موتور در سطح بهینه کمک می‌کنند.
4. هم‌راستایی دقیق مکانیکی: اطمینان حاصل کنید که شفت موتور با شفت دستگاه متحرک (مانند گیربکس یا پمپ) کاملاً هم‌راستا باشد. عدم هم‌راستایی باعث افزایش اصطکاک، ارتعاش و اتلاف انرژی می‌شود.

نگهداری و عیب‌یابی رایج الکتروموتورهای تک فاز

نگهداری صحیح، عمر مفید موتور شما را تضمین می‌کند. در صورت بروز مشکل، راهنمای زیر می‌تواند به شما کمک کند:

نگهداری پیشگیرانه:

• بازرسی دوره‌ای: به دنبال لرزش یا صدای غیرعادی باشید.
• تمیزکاری: بدنه و فن موتور را از گرد و غبار و آلودگی پاک کنید تا خنک‌کاری به درستی انجام شود.
• بررسی اتصالات: از محکم بودن اتصالات الکتریکی در جعبه ترمینال اطمینان حاصل کنید.
• روانکاری: بلبرینگ‌ها را طبق دستورالعمل سازنده در فواصل زمانی مشخص گریس‌کاری کنید.

راهنمای عیب‌یابی:

• مشکل: موتور روشن نمی‌شود اما صدای هوم (Humming) می‌دهد.
  • علت احتمالی: خرابی خازن استارت، ولتاژ پایین شبکه، گیر کردن بار مکانیکی.
  • راه حل: تست و تعویض خازن، بررسی ولتاژ ورودی، جدا کردن موتور از بار و تست مجدد.
• مشکل: موتور بیش از حد داغ می‌شود.
  • علت احتمالی: اضافه‌بار، تهویه نامناسب، ولتاژ نادرست، خرابی بلبرینگ‌ها.
  • راه حل: بررسی آمپر مصرفی و مقایسه با پلاک، تمیز کردن موتور، بررسی ولتاژ، چک کردن بلبرینگ‌ها.
• مشکل: موتور لرزش یا صدای زیادی دارد.
  • علت احتمالی: خرابی بلبرینگ‌ها، عدم هم‌راستایی شفت، شل بودن پایه‌های موتور.
  • راه حل: تعویض بلبرینگ‌ها، تنظیم مجدد هم‌راستایی، محکم کردن پیچ‌های پایه.

برندهای معتبر و مشاوره تخصصی در RMG Sanat

در بازار ایران، برندهای مختلفی از الکتروموتورهای تک فاز عرضه می‌شوند. انتخاب برند مناسب، یک سرمایه‌گذاری بلندمدت است. در کالای صنعتی محمودی، ما مجموعه‌ای از بهترین و معتبرترین برندها را برای شما فراهم کرده‌ایم:

• برندهای اروپایی (مانند Siemens, SITI, VEM): این برندها نماد بالاترین سطح کیفیت ساخت، راندمان انرژی فوق‌العاده و طول عمر بی‌نظیر هستند و برای کاربردهای حیاتی و صنعتی بهترین انتخاب ممکن هستند.
• برندهای ایرانی (مانند موتوژن و الکتروژن): این شرکت‌ها به عنوان برترین تولیدکنندگان داخلی، تعادل عالی بین کیفیت قابل اعتماد، عملکرد استاندارد و قیمت رقابتی را ارائه می‌دهند و انتخابی هوشمندانه برای طیف وسیعی از کاربردهای صنعتی هستند.
• برندهای چینی معتبر (درجه یک): گزینه‌های اقتصادی برای کاربردهای سبک تا متوسط که با ارائه کیفیت قابل قبول، نیازهای بسیاری از کسب‌وکارها را با بودجه‌ای مدیریت‌شده برآورده می‌کنند.

تیم متخصص ما در RMG Sanat آماده است تا با تحلیل دقیق نیازهای شما، از گشتاور راه‌اندازی گرفته تا شرایط محیطی، بهترین برند و مدل الکتروموتور تک فاز را به شما پیشنهاد دهد.

جمع‌بندی: انتخاب هوشمندانه، آینده‌ای پایدار

الکتروموتور تک فاز یک جزء حیاتی و ضروری در اکوسیستم فناوری مدرن است. شناخت دقیق انواع آن، در نظر گرفتن عواملی چون گشتاور، توان، شرایط محیطی و انتخاب برند معتبر، کلید یک انتخاب موفق و پایدار است. به یاد داشته باشید که یک انتخاب صحیح نه تنها کارایی سیستم شما را تضمین می‌کند، بلکه از هزینه‌های اضافی ناشی از تعمیرات، توقف تولید و مصرف بالای انرژی نیز جلوگیری خواهد کرد.

برای دریافت مشاوره تخصصی رایگان و انتخاب بهترین الکتروموتور، گیربکس، پمپ، موتور ویبره و سایر تجهیزات صنعتی، همین امروز با کارشناسان ما در RMG Sanat (کالای صنعتی محمودی) تماس بگیرید.

سوالات متداول (FAQ)

۱. رایج‌ترین الکتروموتور تک فاز برای مصارف کارگاهی کدام است؟

موتورهای استارت خازنی (Capacitor-Start) به دلیل داشتن گشتاور راه‌اندازی بالا و قیمت مناسب، یکی از محبوب‌ترین گزینه‌ها برای کاربردهای عمومی مانند کمپرسورها، بالابرها و ماشین‌آلات کارگاهی هستند.

۲. آیا می‌توان سرعت یک الکتروموتور تک فاز را کنترل کرد؟

بله. بهترین، دقیق‌ترین و کارآمدترین روش، استفاده از یک درایو فرکانس متغیر یا اینورتر (VFD) مخصوص تک فاز است که ولتاژ و فرکانس را همزمان تغییر می‌دهد و کنترل کاملی بر سرعت فراهم می‌کند.

۳. تفاوت اصلی پوسته آلومینیومی و چدنی در چیست؟

پوسته آلومینیومی سبک‌تر است و حرارت را بهتر منتقل می‌کند و برای کاربردهای استاندارد ایده‌آل است. پوسته چدنی مقاومت مکانیکی بسیار بالاتری دارد و برای محیط‌های خشن، مرطوب و جایی که احتمال ضربه فیزیکی وجود دارد، توصیه می‌شود.

۴. علائم اصلی خرابی خازن در یک الکتروموتور تک فاز چیست؟

اگر موتور شما هنگام روشن شدن صدای هوم می‌دهد اما نمی‌چرخد (مگر اینکه با دست چرخانده شود)، یا گشتاور راه‌اندازی آن به شدت کاهش یافته، به احتمال زیاد خازن استارت آن خراب شده است. کاهش قدرت و داغ شدن موتور نیز می‌تواند از علائم خرابی خازن دائم کار باشد.

۵. آیا می‌توان از الکتروموتور تک فاز برای کاربردهای صنعتی بسیار سنگین استفاده کرد؟

برای کاربردهای واقعاً سنگین و دائم‌کار با توان بالا، الکتروموتورهای سه فاز به دلیل راندمان بالاتر، گشتاور قوی‌تر و طول عمر بیشتر، همیشه گزینه برتر هستند. موتورهای تک فاز معمولاً برای توان‌های زیر ۵ اسب بخار و کاربردهای سبک تا متوسط صنعتی به کار می‌روند.

---
