چرا الکتروموتور تک فاز قلب تپنده کسبوکارها و کارگاههاست؟
تصور کنید صاحب یک کارگاه نجاری، یک مزرعه کوچک یا یک کسبوکار خدماتی هستید و به نیرویی قدرتمند برای به حرکت درآوردن تجهیزات خود نیاز دارید. اما یک چالش بزرگ وجود دارد: شما به برق سهفاز صنعتی دسترسی ندارید. اینجا است که یک قهرمان بیادعا و پرکاربرد وارد میدان میشود: الکتروموتور تک فاز. این دستگاههای کارآمد، با اتصال به همان پریز برق 220 ولت استاندارد شهری که در همهجا یافت میشود، انرژی الکتریکی را به نیروی مکانیکی قابل اتکا تبدیل میکنند و ستون فقرات هزاران کسبوکار، پمپ کشاورزی، تجهیزات کارگاهی و حتی لوازم خانگی پیشرفته را تشکیل میدهند. وبسایت کالای صنعتی محمودی (RMG Sanat) با افتخار این راهنمای جامع و بهروز را به عنوان یک شریک فنی در کنار شما ارائه میدهد تا در فرآیند شناخت عمیق، انتخاب هوشمندانه، نصب اصولی و عیبیابی سریع این تجهیزات حیاتی، بهترین تصمیم را بگیرید.
الکتروموتور تک فاز چیست و چگونه کار میکند؟
به زبان ساده، الکتروموتور تک فاز یک ماشین الکترومکانیکی است که با استفاده از یک منبع تغذیه جریان متناوب (AC) تک فاز (یک خط فاز و یک خط نول)، انرژی الکتریکی را به حرکت چرخشی تبدیل میکند. این فرآیند بر پایه اصول بنیادین القای الکترومغناطیسی استوار است.

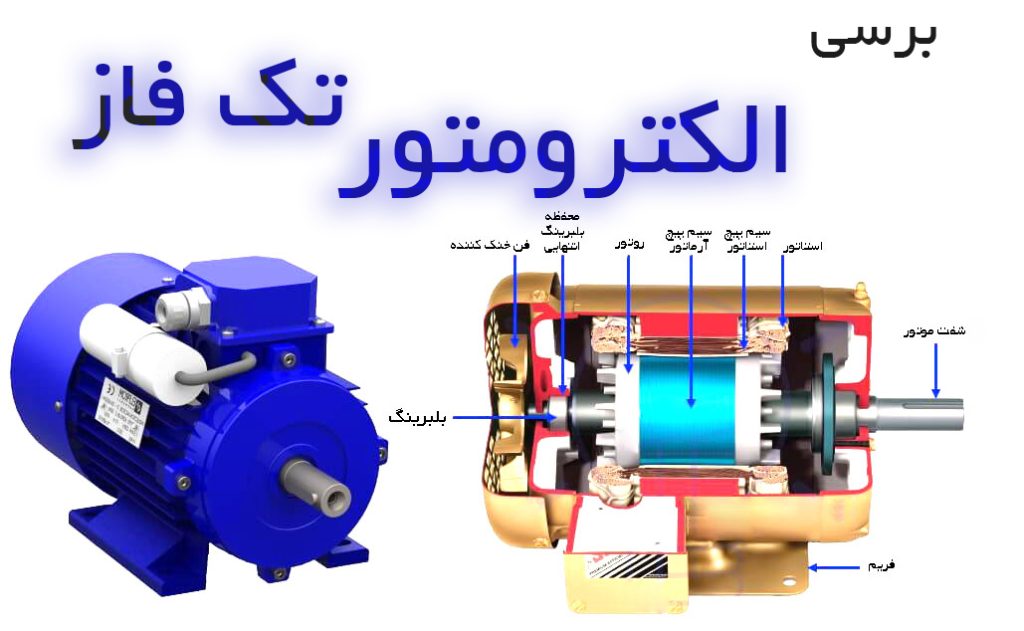

مکانیزم عملکرد: از برق شهری تا نیروی چرخشی
جریان برق پس از ورود به موتور، از سیمپیچهای بخش ثابت یا استاتور (Stator) عبور میکند. این امر یک میدان مغناطیسی متغیر در استاتور ایجاد میکند. این میدان مغناطیسی به نوبه خود، جریانی را در میلههای رسانای بخش چرخان یا روتور (Rotor) القا میکند. برهمکنش میان میدان مغناطیسی استاتور و میدان مغناطیسی ایجاد شده در روتور، نیرویی به نام گشتاور تولید میکند که باعث چرخش روتور و شفت خروجی آن میشود.
چالش راهاندازی: راز سیمپیچ کمکی و خازن
بزرگترین چالش فنی در موتورهای تک فاز، لحظه شروع حرکت است. میدان مغناطیسی ایجاد شده توسط یک فاز، یک میدان پالسی (ضربانی) است و به تنهایی نمیتواند گشتاور اولیه (Starting Torque) لازم برای غلبه بر اینرسی و شروع چرخش از حالت سکون را فراهم کند. برای حل این مشکل، از یک مکانیزم راهانداز کمکی استفاده میشود. این مکانیزم معمولاً شامل یک سیمپیچ کمکی (راهانداز) و در اکثر مدلها، یک خازن است. این اجزا یک اختلاف فاز مصنوعی بین جریان سیمپیچ اصلی و کمکی ایجاد میکنند که نتیجه آن تولید یک میدان مغناطیسی شبهدوار و گشتاور لازم برای راهاندازی موتور است. تفاوت در همین مکانیزمهای راهاندازی، انواع مختلف الکتروموتورهای تک فاز را شکل میدهد.
مقایسه جامع: الکتروموتور تک فاز یا سه فاز؟ کدام را انتخاب کنیم؟
یکی از اولین تصمیمات در طراحی یک سیستم، انتخاب بین موتور تک فاز و سه فاز است. جدول زیر تفاوتهای کلیدی آنها را به طور خلاصه نشان میدهد:
| ویژگی | الکتروموتور تک فاز | الکتروموتور سه فاز |
|---|---|---|
| منبع تغذیه | برق استاندارد شهری (220 ولت) | برق صنعتی (380 ولت) |
| کاربرد اصلی | خانگی، کارگاهی، کشاورزی، تجاری سبک | صنعتی، ماشینآلات سنگین، خطوط تولید |
| هزینه اولیه | معمولاً کمتر در توانهای مشابه | بیشتر، نیاز به تابلو برق پیچیدهتر |
| راندمان انرژی | متوسط | بالا و بهینهتر |
| گشتاور | متغیر، گشتاور راهاندازی وابسته به نوع | بالا، یکنواخت و پایدار |
| ساختار و نگهداری | پیچیدهتر (دارای خازن و کلید گریز از مرکز) | سادهتر، استهلاک کمتر و عمر طولانیتر |
نتیجهگیری کلیدی: اگر به برق سه فاز دسترسی ندارید یا توان مورد نیاز شما معمولاً زیر 5 اسب بخار است، الکتروموتور تک فاز بهترین و گاهی تنها گزینه ممکن است. برای کاربردهای صنعتی سنگین با نیاز به توان و راندمان بالا، موتورهای سه فاز انتخاب بیرقیب هستند.
انواع الکتروموتور تک فاز: یک راهنمای کامل برای هر کاربرد
موتورهای تک فاز بر اساس مکانیزم راهاندازیشان دستهبندی میشوند که این موضوع مستقیماً بر عملکرد، گشتاور و کاربرد آنها تأثیر میگذارد. در ادامه به بررسی دقیق انواع اصلی میپردازیم:
۱. موتور خازن راهانداز (Capacitor-Start – CS)
این مدل یکی از محبوبترین انواع در مصارف نیمهصنعتی است. یک خازن با ظرفیت بالا به صورت سری با سیمپیچ کمکی قرار گرفته و گشتاور راهاندازی بسیار بالایی (تا 4 برابر گشتاور نامی) تولید میکند. پس از رسیدن سرعت موتور به حدود 75% سرعت نامی، یک کلید گریز از مرکز (Centrifugal Switch) به طور خودکار سیمپیچ کمکی و خازن را از مدار خارج میکند.
- مزایا: گشتاور راهاندازی فوقالعاده برای بارهای سنگین.
- معایب: وجود قطعه مکانیکی (کلید گریز از مرکز) که ممکن است فرسوده شود.
- کاربردهای کلیدی: کمپرسورهای باد، بالابرهای ساختمانی، میکسرهای بتن، پمپهای آب، ماشینآلات کشاورزی و هر دستگاهی که تحت بار سنگین روشن میشود. این موتورها اغلب با گیربکسهای صنعتی حلزونی یا شفت مستقیم برای افزایش قدرت کوپل میشوند.
۲. موتور دو خازنی (Capacitor-Start, Capacitor-Run – CSCR)
این مدل، پیشرفتهترین و قدرتمندترین نوع الکتروموتور تک فاز است. در این طراحی از دو خازن استفاده میشود: یک خازن استارت با ظرفیت بالا برای تولید حداکثر گشتاور راهاندازی و یک خازن دائم کار با ظرفیت پایین. پس از راهاندازی، کلید گریز از مرکز خازن استارت را از مدار خارج کرده و موتور با خازن دائم کار به فعالیت خود ادامه میدهد. این خازن دوم، راندمان، ضریب توان و پایداری موتور در حین کار را به شکل چشمگیری بهینه میکند.
- مزایا: بالاترین گشتاور راهاندازی، راندمان بالا، عملکرد پایدار و کمصدا.
- معایب: قیمت بالاتر و ساختار پیچیدهتر.
- کاربردهای کلیدی: ماشینآلات صنعتی سنگین تک فاز مانند ماشینآلات نجاری حرفهای، کمپرسورهای بزرگ، پمپهای فشار قوی، دستگاههای وکیوم صنعتی و کاربردهایی که به ترکیبی از قدرت راهاندازی و راندمان بالا نیاز دارند.
۳. موتور خازن دائم کار (Permanent Split Capacitor – PSC)
در این مدل ساده و کارآمد، کلید گریز از مرکز حذف شده و یک خازن با ظرفیت کمتر به طور دائم در مدار سیمپیچ کمکی باقی میماند. این طراحی باعث عملکردی نرمتر، بیصداتر و با راندمان بالاتر نسبت به مدلهای فاز شکسته میشود.
- مزایا: عملکرد نرم و بیصدا، راندمان خوب، استهلاک کمتر به دلیل حذف کلید، قابلیت کنترل دور ساده.
- معایب: گشتاور راهاندازی پایین (معمولاً کمتر از گشتاور نامی).
- کاربردهای کلیدی: فنها، دمندهها (بلوئرها)، سیستمهای تهویه مطبوع (HVAC)، پمپهای سیرکولاتور و تجهیزاتی که به عملکرد دائمی، بیصدا و گشتاور راهاندازی پایین نیاز دارند.
۴. موتور فاز شکسته (Split-Phase)
این مدل، سادهترین و اقتصادیترین نوع موتور القایی تک فاز است. اختلاف فاز جزئی بین سیمپیچ اصلی و کمکی (که مقاومت بالاتری دارد) گشتاور راهاندازی ضعیفی را فراهم میکند. در این مدل نیز کلید گریز از مرکز پس از رسیدن به سرعت معین، سیمپیچ کمکی را از مدار خارج میکند.
- مزایا: قیمت بسیار پایین، طراحی ساده.
- معایب: گشتاور راهاندازی کم، جریان راهاندازی بالا، راندمان پایین.
- کاربردهای کلیدی: بارهای بسیار سبک مانند پنکههای کوچک، سنگهای رومیزی و پمپهای کوچک خانگی که نیاز به گشتاور اولیه بالایی ندارند.
۵. موتور قطب چاکدار (Shaded-Pole)
این موتور سادهترین ساختار را در میان تمام موتورهای AC دارد و فاقد خازن، کلید گریز از مرکز یا سیمپیچ راهانداز مجزا است. بخشی از هر قطب استاتور توسط یک حلقه مسی پوشانده شده که باعث ایجاد یک میدان مغناطیسی تاخیری و در نتیجه گشتاور راهاندازی بسیار ضعیف میشود.
- مزایا: ساختار فوقالعاده ساده و ارزان، طول عمر بالا.
- معایب: گشتاور راهاندازی بسیار ناچیز، راندمان بسیار پایین.
- کاربردهای کلیدی: کاربردهای بسیار سبک و توان پایین مانند فنهای کوچک رومیزی و دیواری، پمپهای آکواریوم و برخی لوازم خانگی کوچک.
چگونه پلاک الکتروموتور تک فاز را مانند یک متخصص بخوانیم؟
پلاک مشخصات، شناسنامه فنی الکتروموتور است. درک اطلاعات آن برای انتخاب، نصب و نگهداری صحیح ضروری است.
- V (Voltage): ولتاژ کاری موتور (معمولاً 220V در ایران).
- A (Amperage): جریان نامی در بار کامل. این پارامتر برای انتخاب کابل و کلید حفاظتی حیاتی است.
- kW / HP: توان خروجی موتور بر حسب کیلووات یا اسب بخار (1 HP ≈ 0.75 kW).
- RPM: سرعت چرخش شفت موتور در دقیقه (سرعتهای استاندارد: 3000، 1500، 1000).
- Hz (Hertz): فرکانس کاری شبکه برق (50Hz در ایران).
- IP (Ingress Protection): درجه حفاظت بدنه در برابر نفوذ گرد و غبار (رقم اول) و آب (رقم دوم). IP55 برای اکثر کاربردهای صنعتی استاندارد مناسبی است.
- Frame Size: کد استاندارد ابعاد فیزیکی موتور (مانند 90L) که برای جایگزینی و نصب اهمیت دارد.
- Duty Cycle: کلاس کاری موتور. S1 به معنای دائمکار و S3 به معنای کار متناوب است.
- μF / Vc (Capacitor): ظرفیت (میکروفاراد) و ولتاژ خازنهای موتور، که برای تعویض خازن ضروری است.
راهنمای 4 مرحلهای انتخاب الکتروموتور تک فاز ایدهآل
یک انتخاب مهندسیشده، عمر مفید تجهیزات شما را تضمین کرده و از هزینههای اضافی جلوگیری میکند.
گام اول: تحلیل دقیق بار (گشتاور راهاندازی و توان دائم)
مهمترین سوال این است: دستگاه شما برای شروع و ادامه کار به چه میزان نیرو نیاز دارد؟ آیا دستگاه تحت بار سنگین روشن میشود (مانند کمپرسور)؟ شما به موتور با گشتاور راهاندازی بالا (خازن راهانداز یا دو خازنی) نیاز دارید. آیا بار در لحظه شروع سبک است (مانند فن)؟ موتور PSC کافی خواهد بود. توان موتور باید کمی بیشتر از نیاز دائمی دستگاه باشد؛ انتخاب توان کمتر باعث سوختن موتور و توان بیش از حد باعث افزایش هزینه و مصرف برق بیدلیل میشود.
گام دوم: ارزیابی شرایط محیطی (IP، جنس بدنه، کلاس حرارتی)
موتور قرار است در چه محیطی کار کند؟ برای محیطهای پر گرد و غبار به IP54 و برای محیطهای مرطوب یا نیازمند شستشو، به IP55 یا بالاتر نیاز دارید. بدنههای چدنی برای محیطهای صنعتی خشن و بدنههای آلومینیومی برای انتقال حرارت بهتر مناسباند. همچنین کلاس عایقی (Insulation Class) مانند کلاس F، نشاندهنده حداکثر دمای قابل تحمل سیمپیچ است.
گام سوم: تعیین چرخه کاری (Duty Cycle) و راندمان انرژی
آیا موتور به صورت دائم (کلاس S1) مانند یک هواکش یا متناوب (کلاس S3) مانند یک بالابر کار خواهد کرد؟ انتخاب کلاس کاری صحیح از داغ شدن بیش از حد موتور جلوگیری میکند. همچنین، سرمایهگذاری در موتورهای با راندمان بالاتر (کلاس IE2 یا IE3) اگرچه هزینه اولیه بیشتری دارد، اما در بلندمدت با کاهش مصرف برق، هزینهها را جبران میکند.
گام چهارم: انتخاب هوشمندانه برند و تأمینکننده
کیفیت ساخت، دقت سیمپیچی و خدمات پس از فروش، مستقیماً به برند و تامینکننده بستگی دارد. در کالای صنعتی محمودی، ما مجموعهای کامل از بهترینها را گردآوری کردهایم:
- برندهای ایرانی معتبر (موتوژن، الکتروژن): کیفیت ساخت بالا و خدمات پس از فروش در دسترس.
- برندهای اروپایی (زیمنس، ABB, SITI): حداکثر دقت، راندمان و اطمینان برای پروژههای حساس.
- برندهای چینی باکیفیت (کایجلی – Kaijieli): تعادل عالی بین قیمت مناسب و کیفیت قابل قبول.
کارشناسان ما در RMG Sanat آمادهاند تا با مشاوره تخصصی، شما را در انتخاب دقیقترین الکتروموتور تک فاز یاری کنند.
نصب، راهاندازی و نگهداری اصولی: افزایش طول عمر موتور
نکات کلیدی نصب و سیمکشی ایمن
- فونداسیون: سطح زیر موتور باید کاملاً صاف، محکم و تراز باشد تا از ارتعاشات مخرب جلوگیری شود.
- همراستایی (Alignment): شفت موتور باید به دقت با شفت دستگاه متصل (مانند گیربکس یا پمپ) همراستا شود. عدم همراستایی باعث خرابی زودرس بلبرینگها میشود.
- سیمکشی: از کابل با سطح مقطع مناسب با جریان نامی موتور استفاده کنید. اتصالات در جعبه ترمینال باید محکم باشند و اتصال به زمین (ارت) برای ایمنی الزامی است.
- تهویه: اطمینان حاصل کنید که فضای کافی در اطراف موتور برای گردش هوا وجود دارد و پرههای فن مسدود نیستند.
چک لیست نگهداری پیشگیرانه
- هفتگی: به صدای غیرعادی (زوزه، تق تق) گوش دهید و بدنه موتور را از گرد و غبار تمیز کنید.
- ماهانه: لرزش موتور و سفتی پیچهای پایه را بررسی کنید.
- سالیانه: وضعیت بلبرینگها را بررسی کرده و در صورت نیاز گریسکاری یا تعویض کنید. ظرفیت خازن را با مولتیمتر تست کنید. مقاومت عایقی سیمپیچها را اندازهگیری نمایید.
راهنمای جامع عیبیابی الکتروموتور تک فاز
نکته ایمنی: قبل از هرگونه بازرسی، منبع تغذیه را کاملاً قطع کرده و از بیبرق بودن موتور اطمینان حاصل کنید.
| مشکل | علل احتمالی | راهحلها |
|---|---|---|
| موتور روشن نمیشود یا صدای هوم میدهد | خرابی خازن راهانداز، قطعی سیمپیچ کمکی، گیر کردن کلید گریز از مرکز، بار بیش از حد، افت ولتاژ. | ولتاژ ورودی را چک کنید. خازن را تست و تعویض نمایید. عملکرد مکانیکی کلید گریز از مرکز را بررسی کنید. |
| موتور بیش از حد داغ میشود | بار اضافی، ولتاژ نامناسب، تهویه ناکافی، خرابی بلبرینگها، در مدار ماندن سیمپیچ استارت. | بار را کاهش دهید. ولتاژ را چک کنید. بدنه و فن را تمیز کنید. بلبرینگها را بررسی و تعویض نمایید. |
| موتور لرزش یا صدای غیرعادی دارد | خرابی بلبرینگها، عدم همراستایی شفت، شل بودن پیچهای پایه، نابالانسی روتور. | بلبرینگها را تعویض کنید. همراستایی را با دقت تنظیم نمایید. تمام اتصالات را محکم کنید. |
| فیوز یا کلید مینیاتوری قطع میشود | اتصال کوتاه در سیمپیچ، اتصال بدنه، گیرپاژ کردن مکانیکی موتور یا بار. | مقاومت عایقی سیمپیچها را با اهممتر تست کنید. از آزاد بودن چرخش شفت اطمینان حاصل کنید. |
کنترل دور الکتروموتور تک فاز با اینورتر: راهکارهای مدرن
استفاده از اینورتر (درایو کنترل دور) میتواند عملکرد سیستم شما را متحول کند، اما برای موتورهای تک فاز چالشهایی دارد.
محدودیتهای اینورتر تک فاز به تک فاز
این درایوها ورودی 220 ولت تک فاز را به خروجی 220 ولت تک فاز با فرکانس متغیر تبدیل میکنند. این مدلها عمدتاً برای موتورهای خازن دائم کار (PSC) که فاقد کلید گریز از مرکز هستند، مناسب میباشند و استفاده از آنها برای موتورهای خازن استارت توصیه نمیشود.
راه حل حرفهای: استفاده از الکتروموتور سه فاز با اینورتر تک به سه
این روش، بهترین و مطمئنترین راهکار است. در این حالت، شما از یک الکتروموتور سه فاز (که برای کار با اینورتر ایدهآل است) به همراه یک اینورتر تک فاز به سه فاز استفاده میکنید. این اینورتر برق 220 ولت تک فاز ورودی را به برق 220 ولت سه فاز خروجی برای موتور تبدیل میکند.
- مزایا: کنترل دقیق و کامل سرعت، راهاندازی و توقف نرم (Soft Start/Stop)، صرفهجویی چشمگیر در انرژی، و افزایش عمر مفید موتور.
نکته فنی: برای انتخاب صحیح اینورتر و الکتروموتور متناسب با آن، حتما با کارشناسان فنی RMG Sanat مشورت کنید تا از سازگاری کامل و عملکرد بهینه سیستم اطمینان حاصل نمایید.
جمعبندی: RMG Sanat، شریک شما در انتخاب و بهینهسازی سیستمهای انتقال قدرت
الکتروموتور تک فاز یک جزء حیاتی و همهکاره در دنیای امروز است. شناخت دقیق انواع آن، درک پارامترهای فنی، و انتخاب هوشمندانه بر اساس گشتاور، توان، محیط کاری و راندمان، کلید یک سرمایهگذاری موفق، پایدار و اقتصادی است. به یاد داشته باشید که یک انتخاب صحیح و یک برنامه نگهداری منظم نه تنها کارایی سیستم شما را تضمین میکند، بلکه از هزینههای پنهان ناشی از تعمیرات مکرر و مصرف بالای انرژی نیز جلوگیری خواهد کرد.
برای دریافت مشاوره رایگان و تخصصی، استعلام قیمت و مشاهده طیف گستردهای از الکتروموتورهای تک فاز، گیربکسهای صنعتی، اینورترها و سایر تجهیزات انتقال قدرت، همین امروز با کارشناسان مجرب ما در کالای صنعتی محمودی (RMG Sanat) تماس بگیرید. ما همراه شما در مسیر بهینهسازی فرآیندهای صنعتیتان هستیم.
پرسشهای متداول (FAQ)
- آیا میتوان از الکتروموتور تک فاز برای کارهای سنگین استفاده کرد؟
بله، مدلهای دو خازنی (CSCR) به طور خاص برای ارائه گشتاور راهاندازی بسیار بالا طراحی شدهاند و برای راهاندازی بارهای سنگین مانند کمپرسورها و بالابرها کاملاً مناسب هستند. - تفاوت بدنه چدنی و آلومینیومی در عمل چیست؟
بدنه چدنی مقاومت فیزیکی بیشتری دارد و برای محیطهای خشن صنعتی ارجح است. بدنه آلومینیومی سبکتر است و سریعتر خنک میشود. - اگر خازن با ظرفیت اشتباه روی موتور نصب شود چه اتفاقی میافتد؟
خازن با ظرفیت کمتر، گشتاور راهاندازی را کاهش میدهد. خازن با ظرفیت بیش از حد، باعث عبور جریان اضافی از سیمپیچ راهانداز شده و میتواند منجر به سوختن آن شود. - آیا میتوان جهت چرخش موتور تک فاز را تغییر داد؟
بله، در اکثر موتورهای القایی، با جابجا کردن اتصالات سیمپیچ راهانداز در جعبه ترمینال (طبق نقشه)، میتوان جهت چرخش را معکوس کرد. - عمر مفید یک الکتروموتور تک فاز چقدر است؟
با انتخاب صحیح، نصب اصولی و نگهداری منظم، یک موتور باکیفیت میتواند بیش از 10 تا 15 سال به طور قابل اعتماد کار کند.
